| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-HC250 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月に50セット |
| 製品名: | 垂直バッファ | 輸送高度: | 910±20mm |
|---|---|---|---|
| 交通機関の方向: | L~R、かR~L | 鉄道固定側: | 前側か後ろ側か |
| PCB 厚さ: | ミニ0.6mm | 音の高さの選択: | 1〜4 (ピッチは10mm) |
| 電源: | 220V,50/60Hz,±10% | パワー: | 0.05kw |
| ハイライト: | 2度チェックPCB処理装置,SMEMA信号PCB処理装置 |
||

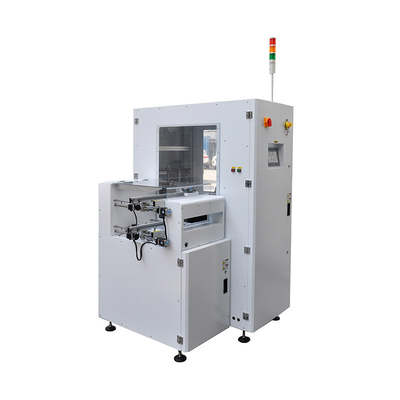

SMEMA シグナル垂直バッファ 双重チェック NG PCB PCB PCB処理機器用
記述
このPCBハンドリング機器は,SMDマシンと検査機器の間のバッファとして使用されます.
SMT生産ラインには様々な種類のインテリジェント生産機器があります機械が技術的な理由で生産効率が不一致で不安定になる場合生産ラインの自動検出のアラーム故障により,一部の生産ラインのPCBが損傷します.生産と伝送に混雑があります.この問題を一時的に解決するためにPCB貯蔵機が必要です生産ラインの特定の部分に PCB ボードが過剰供給された場合,PCB板は一時的に板貯蔵機に保管できる特定の部分に"供給"が不十分である場合,ボードストレージマシン 次のプロセスで処理するために PCBボードを供給するために,保管された PCBボードを解放します.PCB ストレージマシンの機能は,前と次の間のリンクとして機能し,バッファリングを達成することです.
特徴

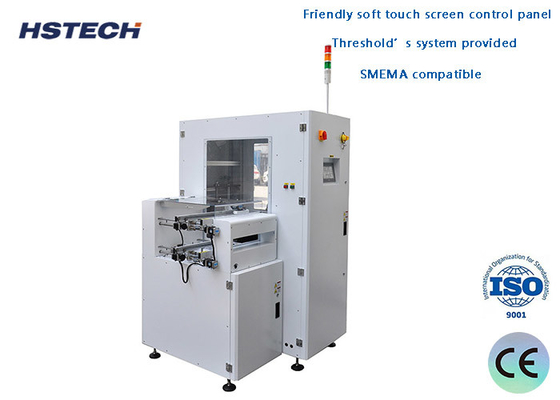

1. フレンドリーなソフトタッチスクリーン制御パネルを使用します.
2.FIFO,LIFO,加載,卸載,拒否モードが選択されています.
3素早く,スムーズで正確なインデックス
4内部PCBラックからPCBのストックまで 最大で25個分のPCBをストックできます
5各層のNGまたはOKPCBを表示します.
6. NG PCB の二重チェックのための上部コンベア・プラットフォーム
7制限値の制度が提供されています.
8SMEMA対応です
技術的な詳細
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| 板の収集 | PCBのリフティングラック |
| 輸送機の輸送速度 | 調節可能 |
| 鉄道の固定側 | 前側または後側 |
| 操作側 | 前側 |
| PCBの厚さ | ミニ0.6mm |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| PCB ストック容量 | 最大25個 |
| 雑誌 | 違う |
| シグナル | SMEMA |
| オプション |
幅を自動調整する
|
仕様
| モデル | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 機械の寸法 | 1250*1200*1600mm | 1460*1360*1600mm | 1610*1480*1600mm | 1610*1620*1600mm |
| 体重 | 200kg | 230kg | 270kg | 300kg |
操作図
なぜ自動キャッシングマシンを使うのか?
SMTの生産ライン全体の生産機器は多くのメーカーが提供しています.これらの機器の作業効率と安定性は異なります.効率の基準は統一されていませんSMT生産ラインの設計ではPCB生産率を評価するものの,まだいくつかの不確実な要因があります.生産ライン全体に影響を与える不安定な要因を避けるために機器の設置前と後にキャッシュマシンを設置することも考えられます
パッケージについて
