| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 10~14の仕事日 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月 200 セット |
| 製品名: | 双軌卸荷機 | 保証: | 1 年 |
|---|---|---|---|
| コントロール: | タッチスクリーン | PLC: | 三?? 市 |
| リレーブランド: | シュナイダー | 光電子スイッチ: | オムロン |
| 材料: | アルミ合金 | 適用する: | 電子アセンブリ |
| 制御システム: | PLC | 電力消費量: | 200W |

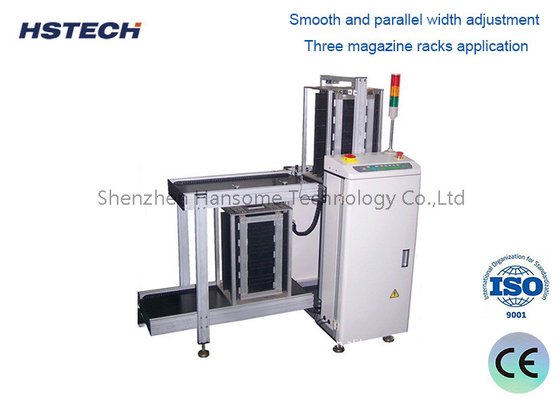

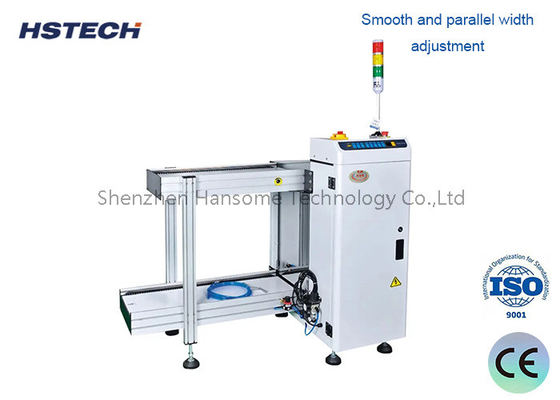

タッチスクリーン PLC制御システム 6つのマガジンを装着できるPCB卸荷処理装置
SMT積載機は,電子製品のSMT生産と加工に必要な生産機器の一種である.主な機能は,SMTロードマシンに組み立てられていないPCBボードを配置し,自動的に吸い込みマシンにボードを送信することです.吸着機は自動的に PCB を溶接ペースト印刷機のトラックに置き 溶接ペースト印刷機に送ります
1電源を入れ 電源のスイッチを入れ
2導線の幅を製造されるPCBボードの幅と一致するまで調整する.
2. ボードの給餌ステップの数とボードの出口ポイントの位置を設定する (手動状態でなければならないし,リフティングプラットフォームは下限位置にある必要があります):
1. ステップ距離設定: ボタンを押してピッチを選択します 1 2 3 4
2板の調整:
3製造されるPCBの真ん中にプッシュ棒を手動で調整します.
4機がボードをスムーズに供給できるかどうか確認 (ボード出力ポイントの位置)
5自動キーを押す (自動に切り替える)
6. リセットボタンを押す (リフティングプラットフォームは自動的に下限点に落ち,その後最初のプレートリリースポイントの位置に上昇)
7自動状態
1PLC制御システム
2双軌と二重リフトプラットフォームの設計
36 マガジン 読み込み能力
4設計されたガス回路は,円滑かつ安定してPCBを転送
5標準的なSMEMA
| タイプ | DU-250 | DU-300 | DU-400 | DU-500 |
| 電源 | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| 空気供給 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| PCB サイズ (mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCBの方向性 | 左から右へ 右から左へ | 左から右へ 右から左へ | 左から右へ 右から左へ | 左から右へ 右から左へ |
| マガジンサイズ (mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| ステップピッチ (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| 輸送高度 (mm) | 900±20 | 900±20 | 900±20 | 900±20 |
| 送信速度 | 6m/S | 10m/S | 10m/S | 10m/S |
| メインモーターパワー | 440W | 440W | 440W | 440W |
| 機械のサイズ (mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| 体重 (kg) | 320 | 350 | 380 | 410 |
商品のパッケージ:
コンタクトパーソン: Mr. Rudi Jin
電話番号: 86-755-23209382
ファックス: 86-755-23209382
