柔軟な回転 180 度 ESD 7mm ベルト PCB インバーター 3 色ディスプレイ

Moq:	1セット
価格:	negotiable
支払条件:	T/T、ウェスタンユニオン
供給能力:	月に50セット

詳細情報

製品説明

詳細情報

製品名:

PCBインバーターマシン

電源:

AC100-230V,単相,最大300A

光電子スイッチ:

オムロン

高さ調整:

コップフィートの

画面:

3色表示

保証:

1年

パッケージの詳細:

木製のパッケージ

供給の能力:

月に50セット

ハイライト:

柔軟なターンオーバー 180 度 PCB インバーターマシン

ESD 7mmベルトPCBハンドリング装置

3色ディスプレイPCBターンオーバーマシン

製品説明

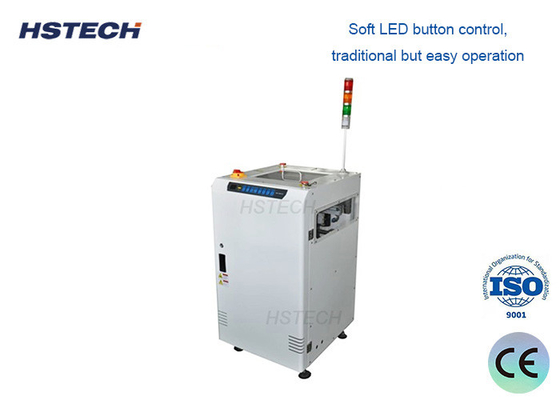

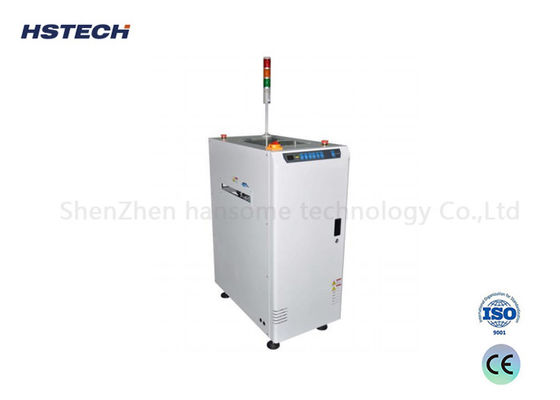

フレキシブルターンオーバー180度ESD 7mmベルトPCBインバーターマシン、3色ディスプレイ搭載

この自動PCBインバーターマシンは、180度回転を行い、両面PCB処理を精度と安全性で実現します。3色ディスプレイとESD安全ベルトシステムを搭載し、効率的な生産ラインへの統合を保証します。

マシンの概要

PCBインバーターマシンは、PCBを前面から背面へ（またはその逆）180度回転させ、両面処理を完全に行うように設計された、安全でスムーズかつ正確な自動マテリアルハンドリングデバイスです。

主な用途

両面PCB処理：回路基板の両面に対する完全なSMTおよび組立ライン操作を可能にします
プロセス統合：生産ライン内で異なるPCBの向きを必要とする機器を接続します
品質管理：PCBの底面検査、テスト、およびリワークを容易にします
自動操作：静電気による損傷、物理的な衝撃、汚染など、手動による取り扱いのリスクを排除します

主な特徴

両面生産のための180度PCB回転
4ポジションピッチ選択機能
MITSUBISHI PLC搭載のタッチスクリーン制御
3色ステータスライト表示システム
高精度リニアガイドモジュール
スムーズな機器接続のためのボールねじ統合によるフレキシブルターンオーバー
耐久性と長寿命のためのフルステンレス鋼構造
SMEMA通信互換性

技術仕様

仕様	詳細
マシン機能	180度PCB反転
電源	AC100-230V、単相、50/60Hz
搬送ベルト	ESD 7mmベルト
PCB寸法範囲	(50×50) - (500×460)mm
空気供給	4-6 bar、最大10L/min
搬送高さ	900±20mm
搬送方向	左から右または右から左（オプション）
PCB厚さ	最小0.4mm
アップ/ダウンプッチ	1-4（10mmステップ）
サイクルタイム	約20秒
通信	SMEMA
マシンの寸法	600×900×1200mm
重量	140kg

主な利点

高度な自動化： 完全自動化された、24時間365日の連続生産操作を可能にします
品質保証： 手動による取り扱いによる傷、落下、曲げ、静電気による損傷を排除します
効率の向上： 手動操作と比較して大幅に高速なターンオーバー速度
スペースの最適化： 効率的な生産ラインレイアウトのためのコンパクトな設計
生産の柔軟性： さまざまな製品要件への容易な適応のためのプログラム可能な操作
