ブランド名: | HSTECH |
モデル番号: | HS-NK250 |
Moq: | 1セット |
価格: | 交渉可能 |
支払条件: | T/T,ウェスタンユニオン,マネーグラム |
供給能力: | 月100セット |

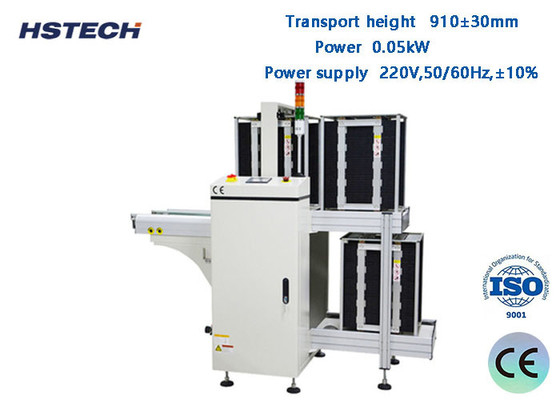

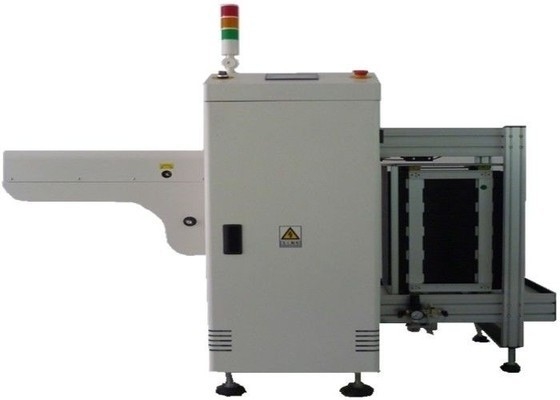

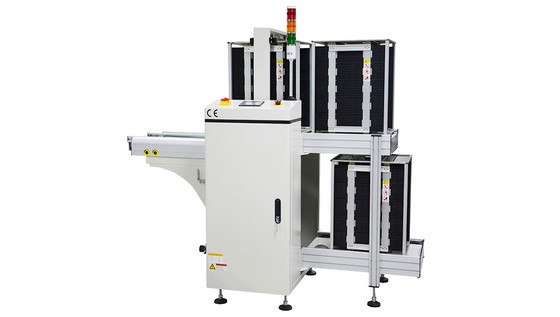

SMT 生産ライン 良い/悪いボード 分離マガジン NG OK PCB 卸載機
紹介
この装置は,AOIが上流AOI信号を受信して,NG/OKボードを自動的に別々に適切なマガジンに収集した後に使用されます.
技術的な詳細
機能 | 信号を受信してNG/OKボードを別々に集めます. |
輸送高度 | 910±30mm |
輸送方向 | L~R,または R~L |
ボードの収集時間 | 6秒ごとに |
雑誌 の 変化 | 30秒ほど |
軌道の固定側 | 前側 |
操作側 | 前側 |
コンベアベルト | ESD |
PCBの厚さ | ミニ0.6mm |
音の高さの選択 | 1〜4 (ピッチは10mm) |
電源 | 220V,50/60Hz,±10% |
パワー | 0.05kW |
空気圧 | 4-6Bar |
空気消費量 | 最大15L/分 |
雑誌数 | 上部:1 雑誌,下部:2 雑誌 |
シグナル | SMEMA |
オプション |
1タッチスクリーン制御モード 2幅を自動調整する 3顧客の要求に応じて数量.
|
特徴
1,PLCのプログラム制御
2フレンドリーな"ソフトタッチ"のLED膜制御パネルを使用
3, 選択可能なピッチ設定.
4ロープマガジンアライナメントのために提供されたタグリングレベルクランプ.
5プレッシャーは調節されてる
6短いマガジン交換時間で高いスループット
7AOIからNG/OKボードを回収し,自動的にNG/OKボードを保管する.
8標準的なSMEMA通信インターフェース
モデル
モデル | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
PCBの厚さ | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm |
マガジンサイズ | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
機械の寸法 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
体重 | 220kg | 280kg | 340kg |
380kg |
