| ブランド名: | HSTECH |
| モデル番号: | HS-S331R |
| Moq: | 1セット |
| 価格: | 2900~4000USD/set |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月200個 |
マニュアルプログラミング Windows ベースの 4 軸の溶接ロボット
紹介

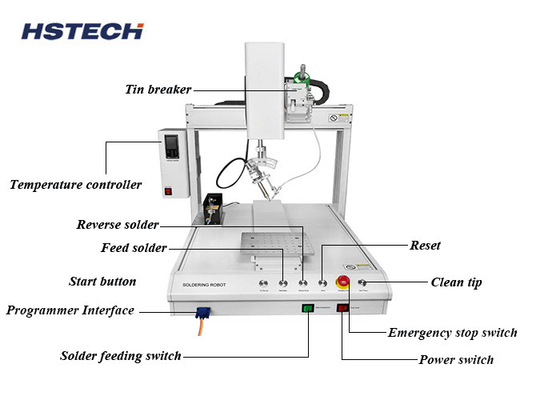

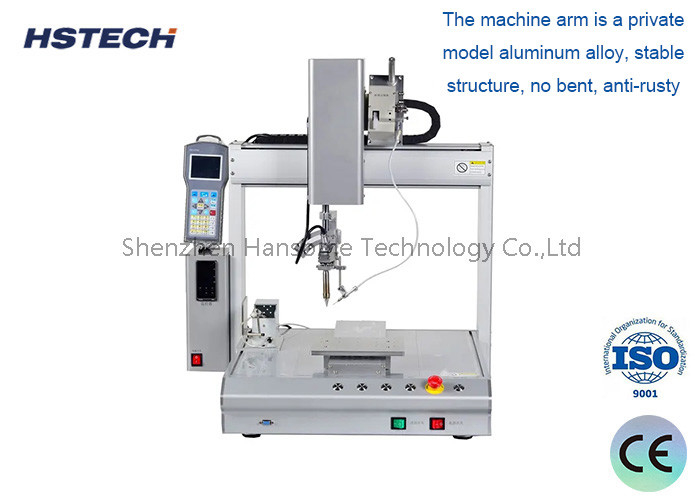

この自動溶接機を4軸自動溶接機と呼びました X,Y,Zと360度回転軸で 機械は空気圧と電力を採用します各ポイントの手動プログラミングのための教材パンツボックスを通して自動溶接を開始します. この機械は主にPCBA,または溶接ケーブルに缶を追加するために使用し,より多くの労働を節約し,生産効率を改善します.
特徴
14軸作業,X/Y/ZとR回転移動,多くの角度溶接目的を達成します.
2,窒素のない溶接鉄,非常に安全で環境保護,
3溶接頭が多方向に調整でき,PCBと部品を損傷から守ることができます.
4,商品のキー位置を並べ,入力キーを押してください,プログラムは自動的にシステムでこのポイントを生成します,そして,その点に関するデータを設定し,.
5高精度でステップモーターとタイミングベルト駆動システム,そして高度なモーション制御アルゴリズムにより,動作位置付けの精度と繰り返しが効果的に向上します.
6自動浄化機能を持つ機械で,溶接加工をより安定させ,溶接鉄の寿命を延長することができます.
7手持ちの教用ペンダントで プログラミングはシンプルで 学習が簡単です
仕様
| モデル | HS-S331R |
| 電圧 | AC110V/220V,50/60Hz |
| X/Y/Z 作業範囲 | 300*300*100mm |
| R 軸 | 360度 |
| X/Y/Z 移動速度 | 最大300mm/s |
| 駆動システム | ステップモーター,タイマーベルト |
| 線形ガイド | 台湾ブランド 高精度ガイド |
| 繰り返す精度 | ±0.02mm |
| プログラミング | 教えるペンダント |
| 制御システム | コントロールボード |
| プログラム保存 |
処理データと単一のデータセットを 1,000 セットに保存できます
処理ファイルは最大3Mのストレージスペースを占める
(5,000の処理ポイント)
|
| ファイル格納スペース |
手持ちボックス 256M オフラインカード 32M 単一の処理ファイル
3M ストレージ (100,000 処理ポイント)
|
| 鉄鉛の清掃 | 空気浄化/空気 |
| 外部インターフェース | USB+RS232 |
| 溶接方法 | ポイント・ドラッグ溶接 |
| 体重 | 48kg |
| 機械の寸法 |
520*585*800mm |
SMT生産ライン機器
1PCB ローダー: PCB はラックに置かれ,自動的に吸い込みマシンに供給されます.
2吸い込み板の機械: 自動的にPCBをトラックに吸い込み,印刷機に転送します.
3印刷機: レーザー鋼の溶接パスタまたは赤い接着剤を完全にPCBに印刷します.
4高速の表面マウントマシン: 装置によって編集されたプログラムを使用して,指定された部品位置に部品をマウントし,SOPが28ピン以下のロール型のパーツを収容できます.その特徴は安装速度が速い.
5.輸送機:PCBボードの移動装置
