| ブランド名: | HSTECH |
| モデル番号: | HS-250LD |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

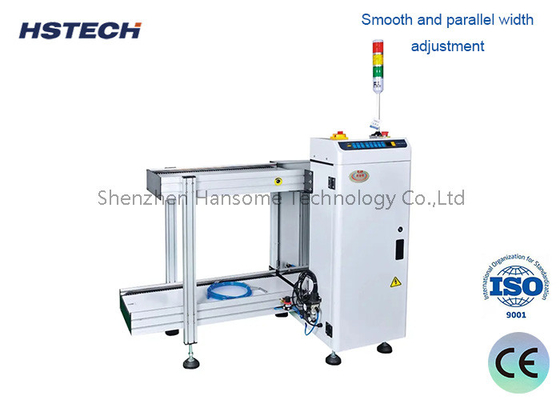

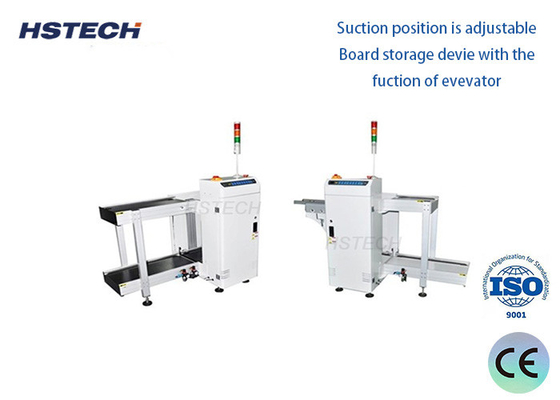

シートメタル SMEMA通信インターフェイス PCBロードボード処理機器
適用する
この機械は,PCBをマガジンから下流機械のコンベヤーに押し出すことで,SMT生産ラインの開始に使用されます.
仕様
| モデル | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 電圧 | AC110V/220V,50/60Hz,単相,最大300A | |||
| PCBの寸法 | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ (((530*390) | (50*50) ~ (((530*460) |
| マガジン寸法 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 空気供給 | 0.4~0.6Mpa | |||
| 輸送高度 | 920±20mm 標準 | |||
| 積載時間 | 6秒 | |||
| マガジン交換時間 | 20秒ほど | |||
| 輸送方向 | LからRへ,またはRからLへ,オプション | |||
| PCBの厚さ | ミニ 0.4mm | |||
| ピッチ | 1〜4 ((10mm ステップ)わかった | |||
| コミュニケーション | SMEMA | |||
| 機械の寸法 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 体重 | 約140kg | 約180kg | 約220kg |
約230kg |
F についてエイチャー
1真の色タッチスクリーン制御
2ミツビシ・PLC
3貯蔵庫容量:上部 1,下部 1,またはカスタマイズ
4選択ピッチ: 10mm,20mm,30mm,40mm
5,PCB輸送方向:L - R,またはR - L,オプション
6手動/自動走行モードの選択
7前列固定または後列固定,オプション
8SMTアプリケーションの標準高さ (920±20mm)
9塔のライトディスプレイ
10SMEMA信号
SMT生産ライン機器
1ユニバーサル SMT マシン: 装置によって編集されたプログラムを使用して,部品を指定された部品位置にマウントします.SOP 28ピン以上 (高速機械で設置できる部品を含む) を装着できる高精度と多様性がありますが,設置速度は高速機械に劣ります.
2リフロー溶接: SMT溶接パスタまたは赤い粘着剤を使用して,溶接パスタと部品の間の溶接動作を完了するために適切な温度曲線を設定します.
3卸料: プレートは,転送トラックを通してマガジンに積まれます.
