| ブランド名: | HSTECH |
| モデル番号: | HS-ST400 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

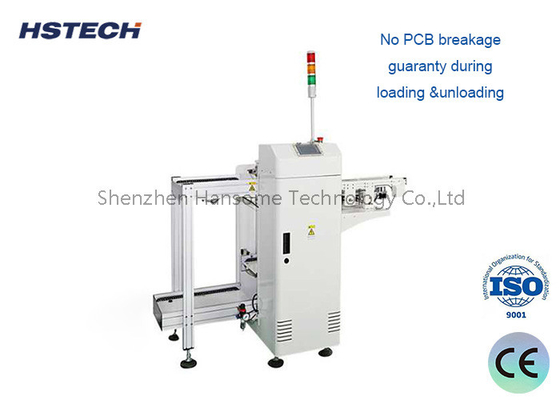

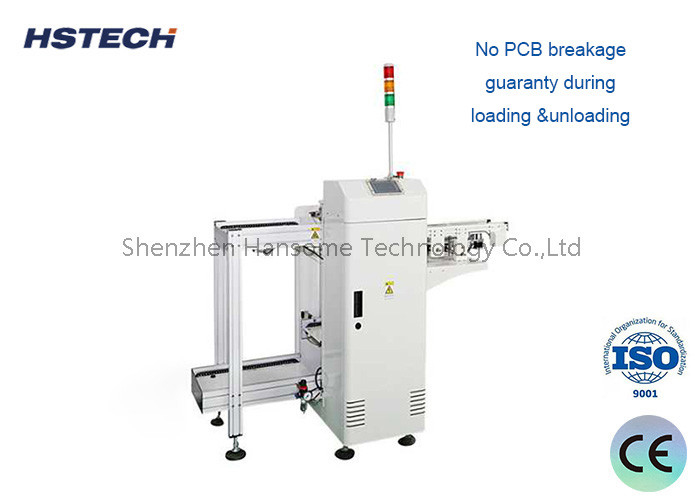

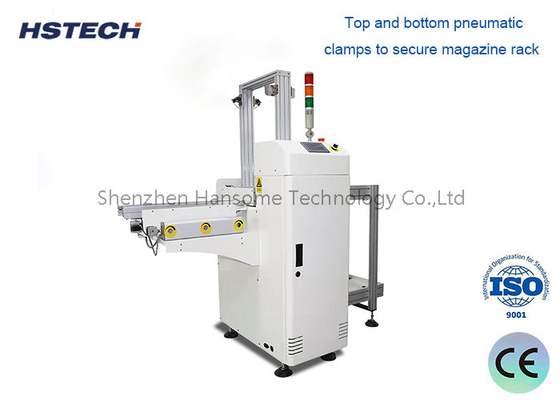

幅調整 パナソニック PLC CE リストされたPCBスタッカーマシン
適用する
この機械は,レーザーマーク後のSMT生産ラインから裸のPCBを卸し/収集するために使用されます.
特徴
1パナソニック PLC プログラム制御
2シンプルな LED ボタン コントロール
3信号の接続を停止する
4手動PCB厚さ調整
5手動PCB幅調整
6,LEDディスプレイの照明状態
7アルミニウム構造で 重厚な底を設計して 移動を防ぎます
8通過モードが提供されています.
9製品ラインを変えるのに 10秒しかかかりませんでした
10停止なく 読み込み
11ESDトランスポートベルト
12自動プログラムされた機械のエラー表示,異なるエラーには異なるコードがあります.各コードには,機械のドアの後ろに貼る関連する保守指示があります.
仕様
| 機能 |
上流マシンからSMTラインに裸のPCBを収集するために使用 |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前側 |
| PCBの厚さ | 0.6~4.0mm |
| PCB コンポーネントの高さ | ±35mm |
| PCBの供給時間 | 10秒か 指定する |
| 板の重量 | ≤3kg |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 0.6Mpa |
| 空気消費量 | <20L/分 |
| シグナル | SMEMA |
| モデル | HS-ST400 | HS-ST530 |
| 効率的なPCB長さ | 50~400mm | 50~530mm |
| 輸送PCBの幅 | 50~400mm | 50~500mm |
| PCBの厚さ | ミニ0.6mm | ミニ 1.0mm |
| 機械の寸法 | 650*670*1200mm | 800*880*1200mm |
| 体重 | 170kg | 190kg |
SMT生産ライン機器
1ユニバーサル SMT マシン: 装置によって編集されたプログラムを使用して,部品を指定された部品位置にマウントします.SOP 28ピン以上 (高速機械で設置できる部品を含む) を装着できる高精度と多様性がありますが,設置速度は高速機械に劣ります.
2リフロー溶接: SMT溶接パスタまたは赤い粘着剤を使用して,溶接パスタと部品の間の溶接動作を完了するために適切な温度曲線を設定します.
3卸料: プレートは,転送トラックを通してマガジンに積まれます.
