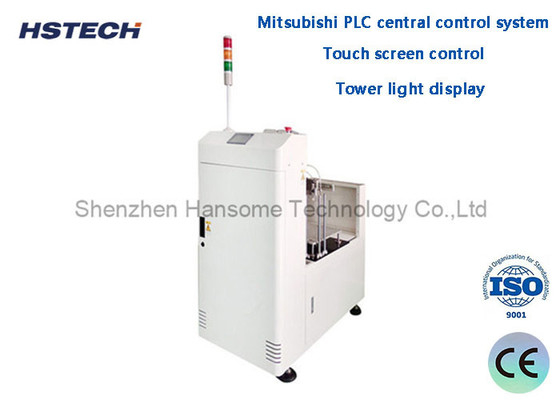

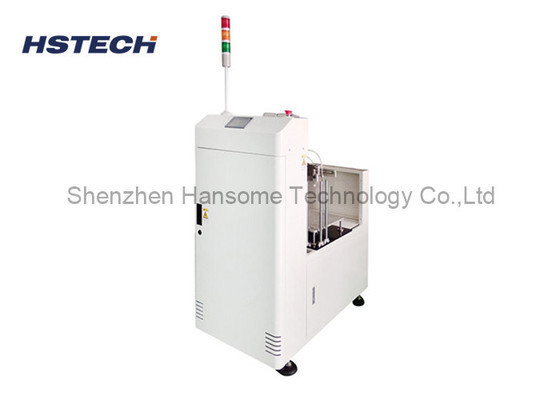

SMEMAインターフェイスタッチスクリーン制御三?? PLC中央制御システム PCB真空ローダー

製品説明

SMEMAインターフェイスタッチスクリーン制御三?? PLC中央制御システム PCB真空ローダー

適用する

この装置は,裸のボードをSMTラインの開始までロードするために使用されます.

仕様

モデル	HS-390VL
PCBの寸法	(5050) - ((530390) mm
空気供給	4〜6バー最大10L/分
輸送方向	L-R または R-L (オプション)
PCBの厚さ	ミニ 0.4mm
上下のピッチ	1〜4 ((10mm ステップ)
PCB 貯蔵容量	最大100個
機械の高さ	標準 ((900±20mm)
機械の次元	6009501200mm
体重	150キロ

特徴

1, 裸板ロードは,開始時に空き板を自動的にロードするために使用されます.裸のボードは,真空でスタックから1つずつ引き上げられ,ベルトセグメントに軽く下ろされます下流機を準備する

2ミツビシ PLC中央制御システム

3タッチスクリーン制御

4裸板のロードモード & バイパスモードは選択可能で,コンベヤーとして使用できます.

5調整可能な真空ストップの位置は,PCBを保持するためのより良い方法を提供します.

6自動シャトル距離の位置付けとコンベアレールに正確にPCBをリリースします.

7SMEMAインターフェース

8塔のライトディスプレイ
