| ブランド名: | HSTECH |
| モデル番号: | HS-C510F |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

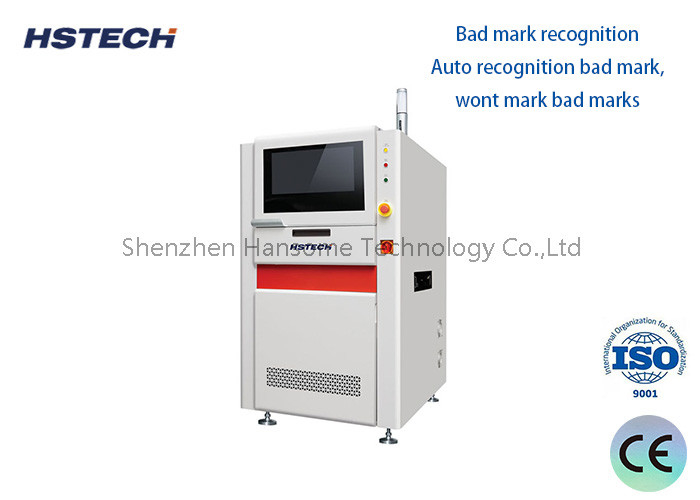

先進的なCCDマークポイント位置バーコード読み取りPCB処理装置 CO2レーザー
仕様
| モデル | HS-C510F |
| 作業方法 | レーザーヘッドが動いている |
| リーザーブランド | SYNRAD CO2 (アメリカブランド) |
| 施設の位置 | CCD+マーク位置付け |
| インライン読み込み | カメラのインライン読み取り |
| PCBの厚さ | 0.5~5.0mm |
| PCBの寸法 | 50*50~510*460mm |
| 輸送高度 | 900±20mm |
| 輸送方向 | L-R/R-L |
| 幅調整 | オートマティック |
| XY制御システム | PC+ボードカード+サーボモーター |
| XY制御の精度 | ±0.02mm |
| 誤った物質認識 | ネガティブ・ボード/リバース/誤った認識 |
| 悪いマーク認識 |
自動認識の悪いマーク 悪いマークをつけない |
| アンチ再コード | サポート |
| 制御システム | Win7+自社開発システム |
| 電源 | 単相AC 220V 16A 50/60Hz |
| 空気圧 | ≥0.5Mpa |
| サイズ | W1000*L1600*H1700 (ミリメートル) |
| システム輸入 | MES IMS SFIS,など |
| サイズ | W1000*L1600*H1700 (ミリメートル) |
| 体重 | 体重は700kg |
特徴
1CCDマークポイントの位置
2, CCDインラインバーコード読み取り
3CCDバーコードの品質分析
4XYサーボドライバ,精度±0.02mm
SMT生産ライン機器
1ユニバーサル SMT マシン: 装置によって編集されたプログラムを使用して,部品を指定された部品位置にマウントします.SOP 28ピン以上 (高速機械で設置できる部品を含む) を装着できる高精度と多様性がありますが,設置速度は高速機械に劣ります.
2リフロー溶接: SMT溶接パスタまたは赤い粘着剤を使用して,溶接パスタと部品の間の溶接動作を完了するために適切な温度曲線を設定します.
3卸料: プレートは,転送トラックを通してマガジンに積まれます.
4オプティカル検査器具:自動オプティカル検査器具は,溶接生産で発生する一般的な欠陥を検出するための光学原理に基づく装置である.AOIは新しいテスト技術で 近年になって初めて現在,多くのメーカーがAOIテスト機器を導入しています.自動検出を行うとき,機械はカメラを通して自動的にPCBをスキャンします.画像を収集する試験された溶接接器をデータベースの合格パラメータと比較し,画像を処理し,PCBの欠陥を確認します.修理のために保守スタッフのために表示または自動マーカーを通して欠陥を表示/マーク.
