| ブランド名: | HSTECH |
| モデル番号: | HS-330BF |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

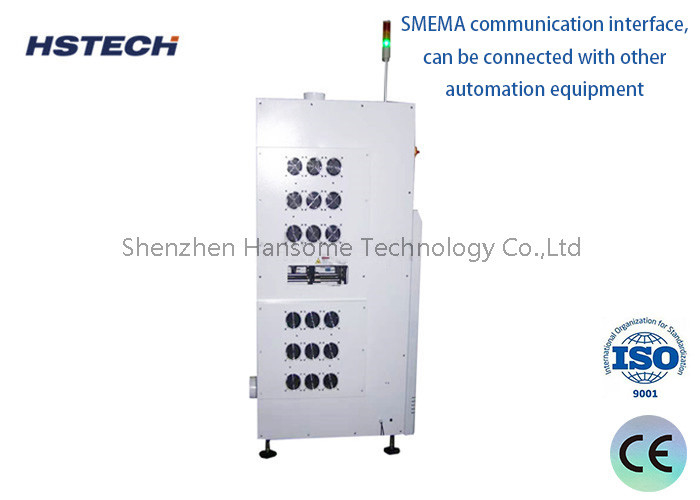

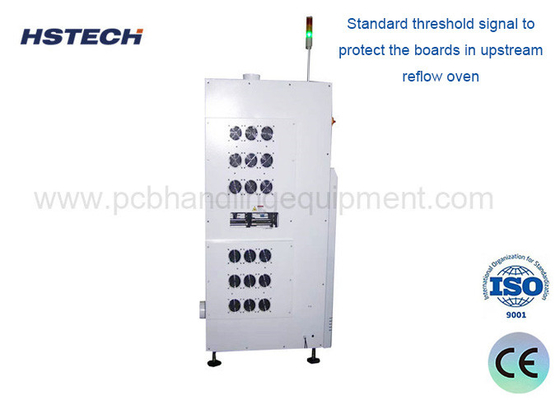

パナソニック PLC,ファン,FIFO LIFO のPCB SMTボード処理機
紹介
このPCBバッファマシンは,スマートボードバッファリング機器です,それはPCBを保存するために25層を持っています,各層は個々の
ダウンストリームマシンがシグナルを層番号に与えるとき,バッファは,
配列に命令を与え,その後,自動的に選択し,PCBを下流マシンに輸送します.
特徴
1パナソニック PLC制御
2スマートタッチスクリーン コントロールパネル
3,FIFOとバイパス機能,または複数の機能に切り替えた.
4精度の位置付けのためにサーボモーターを使用します.
5幅を調整するヒウィンのリードスクルー,スムーズで安定.
6滑らかなマガジンリフティング装置 精密なサーボドライブ
7熱消耗のための扇風機と排気口がオプションです.
8英語の操作インターフェースです
9工場のスペースをあまり占めません
10他の自動化機器と接続できます.
11機械の状態を表示する3色LEDディスプレイ
仕様
| モデル: | HS-BF330 | ||||
| 電圧: | AC220V,50/60Hz | ||||
| PCB サイズ: | L ((50*50) - ((450*330) mm | ||||
| 空気供給: | 4〜6バー 最大15L/分 | ||||
| 輸送高度: | 900±20mm | ||||
| 輸送方向: | L-R または R-L (オプション) | ||||
| PCBの厚さ: | ミニ 0.46mm | ||||
| 上下のピッチ: | 1〜4 ((10mm ステップ) | ||||
| 容量 | 25pcsまたはカスタマイズ | ||||
| サイクルの時間 | 15秒ほど | ||||
| コミュニケーション | SMEMA | ||||
| 選択可能 | 扇風機,観測窓 | ||||
| 認証 | CE | ||||
| 機械の寸法: | 600*1150*1560mm | ||||
| 総重量: | 280kg | ||||
SMT生産ライン機器
1ユニバーサル SMT マシン: 装置によって編集されたプログラムを使用して,部品を指定された部品位置にマウントします.SOP 28ピン以上 (高速機械で設置できる部品を含む) を装着できる高精度と多様性がありますが,設置速度は高速機械に劣ります.
2リフロー溶接: SMT溶接パスタまたは赤い粘着剤を使用して,溶接パスタと部品の間の溶接動作を完了するために適切な温度曲線を設定します.
3卸料: プレートは,転送トラックを通してマガジンに積まれます.
4オプティカル検査器具:自動オプティカル検査器具は,溶接生産で発生する一般的な欠陥を検出するための光学原理に基づく装置である.AOIは新しいテスト技術で 近年になって初めて現在,多くのメーカーがAOIテスト機器を導入しています.自動検出を行うとき,機械はカメラを通して自動的にPCBをスキャンします.画像を収集する試験された溶接接器をデータベースの合格パラメータと比較し,画像を処理し,PCBの欠陥を確認します.修理のために保守スタッフのために表示または自動マーカーを通して欠陥を表示/マーク.
