| ブランド名: | HSTECH |
| モデル番号: | HS-UD330 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

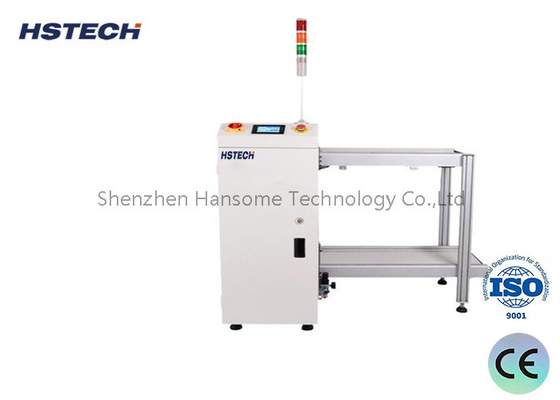

パナソニック PLC ZD モーター 約6秒 SMT ライン 卸載機
紹介
PCB Unloader は,SMT (Surface Mount Technology) 生産ラインのバックエンド機器で,主に溶接またはマウントされたPCBを自動的に受信,分類,積み重ねするために使用されます.生産効率を向上させ,手作業を減らす
アッププリケーション
このPCB卸料機は SMT生産ラインの端で使われています
特徴
1ミツビシ・PLC
2ZDモーターで動いています
3厚い輸送用コンベアベルト
43つのマガジン,上側の1つのマガジン,ボタンの側面の2つのマガジン.
5LEDボタンの制御モードと3LORライトディスプレイ.
6ステンレス鋼とアルミニウムプロフィール 機械構造,安定し,維持が簡単です.
7手動で円滑で平行な幅調整.
8精密プッシャーPCBをマガジンに押す
9ストックを固定する上下気圧クランプ.
10SMEMA に適合しています.
仕様
| 機能 | この装置はPCBを卸すのに使われます |

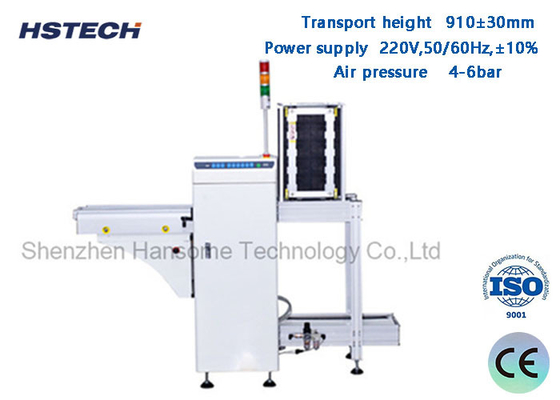

| 輸送高度 | 910±30mm |
| PCBの読み込み時間 | 約6秒 |
| 雑誌 の 変化 | 約30秒 |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前面 (または指定) |
| 電源 | 220V,50/60Hz,±10% |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| マガジン数 | 上側:1pc 下側:2pc |
| 輸送機の速度 | 0.5~20M/min またはカスタマイズ |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| シグナル | SMEMA |
| モデル | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 機械の寸法 | 1900*800*1200mm | 2320*880*1200mm | 2620*940*1200mm | 2620*1080*1200mm |
| マガジンサイズ | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 体重 | 140kg | 220kg | 280kg | 320kg |
主なPCB卸料機の種類
(1) 標準PCB卸機
機能:PCBの基本受信と積み重ね,分類機能がない.
適用可能なシナリオ: 消費電子機器などの低複雑性の生産ライン
(2) PCBの分解機を分類する
機能: 統合された光学検査 (AOIとのリンクなど),良い製品と悪い製品の自動分類.
適用可能なシナリオ:自動車電子機器や医療機器などの高い信頼性の産業
(3) 完全自動マガジン卸機
機能:複数のマガジンの自動切換とMESシステムへのシームレス接続をサポートします.
適用可能なシナリオ: 24時間規模の生産 (携帯電話のマザーボードなど)
