自動溶接ロボット
Created with Pixso.

高精度ステップモーターと高度なモーション制御を持つ5軸溶接機

高精度ステップモーターと高度なモーション制御を持つ5軸溶接機

ブランド名: HSTECH
モデル番号: HS-S331R
Moq: 1セット
価格: 交渉可能
支払条件: D/P,T/T,ウェスタンユニオン,マネーグラム
供給能力: 月200個
詳細情報
起源の場所:
中国
証明:
CE
製品名:
テーブルの溶接機
他の名前:
ロボティックはんだ付けする機械
作業ステーション:
シングル
溶接頭:
シングルかダブルか
保証:
1 年
販売後サービス:
オンラインサポート ビデオ技術サポート
条件:
新しい
タイプ:
デスクトップ
パッケージの詳細:
木製のパッケージ
供給の能力:
月200個
製品説明

高精度ステップモーター付きのPCB用ロボット溶接機



紹介



この自動溶接機はデスクトップモデル溶接ロボットで,ステップモーターとタイミングベルト駆動システムを採用しています.高品質の精度ハイウィン線形ガイドとAirtecシリンダーで組み立てられた溶接するPCBまたは製品は,カスタマイズされた固定装置によって固定されます. 機械は,スポット溶接,プル溶接,自動清掃および位置修正,再現,配列,自動位置付けなど製造効率を大幅に向上させる.



特徴



14軸作業,X/Y/ZとR回転移動,多くの角度溶接目的を達成します.
2ロボットではなく パワーマンで 労働費を節約できます

3溶接頭が多方向に調整でき,PCBと部品を損傷から守ることができます.

4機械のサポート ソープ 溶接 ドラッグ 溶接
5,
商品のキー位置を並べ,入力キーを押してください,プログラムは自動的にシステムでこのポイントを生成します,そして,その点に関するデータを設定し,.
6高精度でステップモーターとタイミングベルト駆動システム,そして高度なモーション制御アルゴリズムにより,動作位置付けの精度と繰り返しが効果的に向上します.

7自動浄化機能を持つ機械で,溶接加工をより安定させ,溶接鉄の寿命を延長することができます.

8手持ちのLCD教学ペンダントで プログラミングはシンプルで 学習が簡単です



操作注意事項


1温度を調節する際には,溶接する物件に応じて溶接テーブルの温度を調節し,温度が高すぎたり低すぎたりしないようにしてください.溶接が失敗する可能性があります.
2溶接する際には,手振動による不均等な溶接点を避けるために,溶接鉄をしっかりと握ってください.
3溶接するときは,溶接点を大きくしないように,同じ溶接点に溶接剤を多く使用しないでください.
4. 次の溶接に影響しないように,溶接器を掃除するために溶接吸管を使用してください.
5設備のメンテナンスのため 修理が必要な場合は 管理者に使用を申請し 完了後に記録を持って返してください



仕様



モデル HS-S331R
電圧 AC110V/220V,50/60Hz
X/Y/Z 作業範囲 300*300*100mm
R 軸 360度
X/Y/Z 移動速度 最大300mm/s
駆動システム ステップモーター,タイマーベルト
線形ガイド 台湾ブランド 高精度ガイド
繰り返す精度 ±0.02mm
プログラミング 手動プログラム 学習ペンダント
制御システム コントロールボード
プログラム保存
処理データと単一のデータセットを 1,000 セットに保存できます
処理ファイルは最大3Mのストレージスペースを占める
(5,000の処理ポイント)
ファイル格納スペース
手持ちボックス 256M オフラインカード 32M 単一の処理ファイル
3M ストレージ (100,000 処理ポイント)
文書のサポート CAD
鉄鉛の清掃 空気浄化/空気
外部インターフェース USB+RS232
溶接方法 ポイント・ドラッグ溶接
体重 48kg
機械の寸法

520*585*800mm

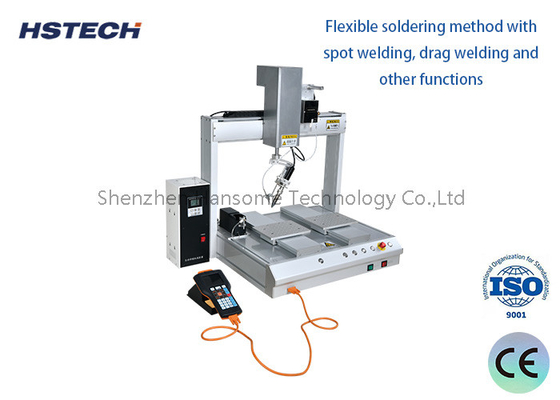

高精度ステップモーターと高度なモーション制御を持つ5軸溶接機 0

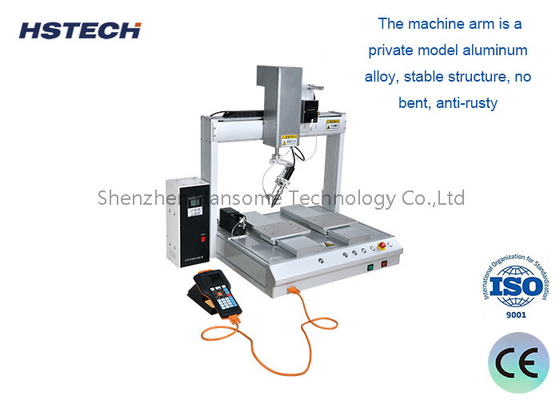

高精度ステップモーターと高度なモーション制御を持つ5軸溶接機 1
