| ブランド名: | HSTECH |
| モデル番号: | HS-S331R |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月200個 |

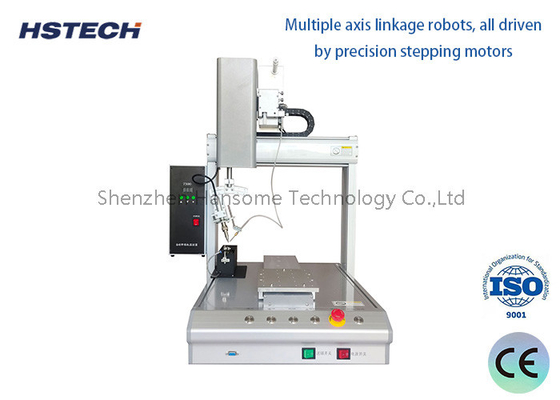

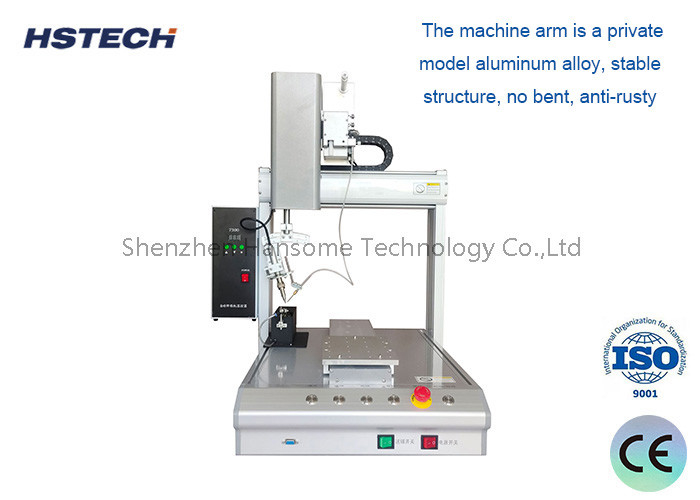

PCB用高精度ステッピングモーター搭載ロボットはんだ付け機
はじめに
この自動はんだ付け機は、デスクトップ型のロボットはんだ付け機です。ステッピングモーターとタイミングベルト駆動システムを採用しています。高品質で精密なHiwinリニアガイドとAirtecシリンダーで組み立てられています。はんだ付けが必要なPCBまたは製品は、カスタマイズされた治具で固定されます。スポット溶接、プル溶接、自動クリーニング、位置補正、複製、配列、自動位置決めなどに対応しています。また、メンテナンスと操作が容易で、生産効率を大幅に向上させます。
特徴
1、4軸動作、X/Y/ZおよびR回転運動により、多角度溶接を実現。
2、溶接工の代わりにロボットを使用することで、人件費を大幅に削減。
3、はんだ付けヘッドは多方向に調整可能で、PCBや部品の損傷を防ぎます。
4、スポットはんだ付けとドラッグはんだ付けに対応。
5、はんだごてヘッドを基準点とし、製品のキーポジションを合わせ、Enterキーを押すと、プログラムが自動的にシステム内のポイントを生成し、そのポイントの関連データを設定します。
6、高精度ステッピングモーターと同期ベルト駆動システム、および高度なモーション制御アルゴリズムを採用し、モーション位置決め精度と再現性を効果的に向上させます。
7、自動クリーニング機能を備えており、はんだ付け処理をより安定させ、はんだごての寿命を延ばすことができます。
8、ハンドヘルドLCDティーチペンダントを使用することで、プログラミングが簡単で習得も容易です。
用途
1、半導体製品：LSI、IC、温度複合IC、CSP、BGAなど。
2、光学製品：高級カメラ。
3、一般性能家電：DVD、オーディオ機器、カーナビゲーションシステム、カメラ、電子時計、PDA、コピー機、電卓、液晶テレビなどのパソコン。医療機器。
5、精密機械/電気製品：VTR。
4、一般消費者向け製品：タイプライター、おもちゃ、楽器、CDS、バッテリーなど。
仕様
| モデル | HS-S331R |
| 電圧 | AC110V/220V、50/60Hz |
| X/Y/Z動作範囲 | 300*300*100mm |
| R軸 | 360度 |
| X/Y/Z移動速度 | 最大300mm/s |
| 駆動システム | ステッピングモーター、タイミングベルト |
| リニアガイド | 台湾ブランド高精度ガイド |
| 繰り返し精度 | ±0.02mm |
| プログラミング | ティーチペンダントによる手動プログラミング |
| 制御システム | 制御ボード |
| プログラムストレージ |
1000セットの処理データを保存でき、単一の処理ファイルは最大3Mのストレージ容量を占有できます（5000の処理ポイント）
ファイルストレージ容量
ハンドヘルドボックス256M、オフラインカード32M、単一処理ファイル最大3Mのストレージ容量（100,000の処理ポイント）
|
| ドキュメントサポート |
CAD
はんだクリーニング
|
| エアクリーニング/空気圧 | 外部インターフェース |
| USB+RS232 | はんだ付け方法 |
| ポイント/ドラッグはんだ付け | 重量 |
| 48kg | 機械寸法 |
| 520*585*800mm | 安全上の注意 |
| 1. オペレーターは、作業服、保護メガネ、手袋などの安全アイテムを着用する必要があります。 |
2. オペレーターは、操作前に操作手順について訓練を受ける必要があります。 |
