±0.01mmの取り付け精度CCDカラー光学アライメントシステムと±1℃の温度精度を備えた携帯電話BGAリワークステーション

ブランド名:	HSTECH
モデル番号:	HS-700
Moq:	1セット
価格:	negotiable
支払条件:	T/T、ウェスタンユニオン
供給能力:	月100セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

製品名:

携帯電話 BGA 再加工ステーション

保証:

1年

コントロール:

タッチスクリーン

ピーシー:

三菱

リレーブランド:

シュナイダー

光電子スイッチ:

オムロン

材料:

アルミニウム合金

状態:

新しい

厚さ:

0.3〜5mm

信号:

スメマ

応用:

電子アセンブリ

色:

銀

制御システム:

ピーシー

OEM/ODM:

利用可能

総電力:

2600w

電源:

AC220V

空気圧:

4～6bar

取り付け精度:

±0.01mm

タイプ:

自動

重さ:

30kg

パッケージの詳細:

木製のパッケージ

供給の能力:

月100セット

ハイライト:

±0.01mmの取り付け精度BGAリワークステーション

CCDカラー光学アライメントシステム携帯電話BGAリワークステーション

±1℃の温度精度BGAチップ修理機

製品説明

移動電話 BGA ハンドリングステーションのための高度なステップモーター CCD カラーアラインシステム

5 モードステップモーター CCD カラーアライナインシステム携帯電話 BGA リワークステーション

テクニカル仕様

携帯電話 BGA リワークステーション	モデル:HS-700
電源	AC 100V/220V±10% 50/60Hz
総電源	2600W
熱器の電力	上部ヒーター 1200W (最大),下部ヒーター 1200W (最大)
電気材料	ドライビングモーター + スマート温度コントローラ + カラータッチスクリーン
温度制御	高精度Kセンサー + 閉ループ制御 + 独立温度制御器 (精度は ±1°Cに達する)
センサー	1本
位置付け方法	V形PCBサポート + 外部ユニバーサルフィクチャー + センターと位置付けのためのレーザーライト
全体の次元	L450mm × W470mm × H670mm
PCB サイズ	最大 140mm × 160mm,最小 5mm × 5mm
BGA サイズ	最大 50mm × 50mm,最小 1mm × 1mm
適用可能なPCB厚さ	0.3~5mm
固定の精度が増える	±0.01mm
機械の重量	30kg
マウントチップ重量	150g
作業モード	5 半自動/手動/取り除き/マウント/溶接
使用	チップ/電話マザーボードを修理する

主要な特徴

5つの作業モードで多用途操作
15インチ高画質液晶モニター
7インチHD色タッチスクリーン
精密な動き制御のためのステップモーター
正確な位置付けのためのCCD色光学アライナメントシステム
温度精度 ±1°C
固定精度 ±0.01mm
修理成功率は 99%以上
シングルチップ制御の独立した研究と開発

精密光学アライナメントシステム

高解像度で調整可能なCCD色光学アライナメントシステム束分割,増幅,減量,微調整,自動焦点機能特徴: 自動色偏差解像度と明るさ調整オプティカルアライナインメントシステムBGAリワークステーションのための15インチ高解像度LCDモニターで装備されています.

多機能で人間化された操作システム

高画質なタッチ人間機械インターフェースを採用し,上部暖房頭とマウントヘッドを2対1のユニットとして設計した.簡単にインストールと交換のために360度回転する複数のチタン合金BGAチューヤーオプションを提供しますX,Y,R 角は,0.01mmの精度に達する精度で位置付けを正確にするためにマイクロメートルの微調整を採用しました.

高級安全保護機能

BGA 溶接が完了すると自動的に信号を出すアラーム機能が含まれます.温度乱用の場合,自動回路のオフを備えた二重超温保護機能.温度パラメータは,許可のない変更を防止するためにパスワード保護を含む.

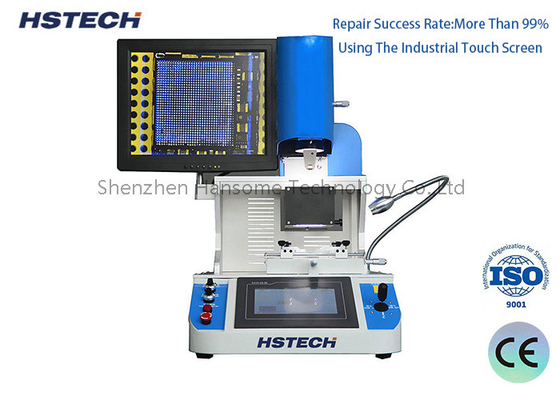

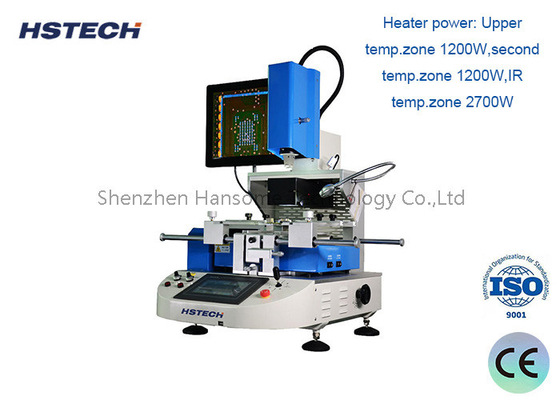

製品画像
