| ブランド名: | GKG |
| モデル番号: | G5 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

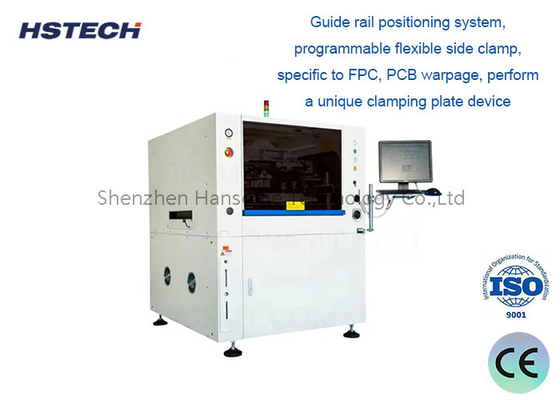

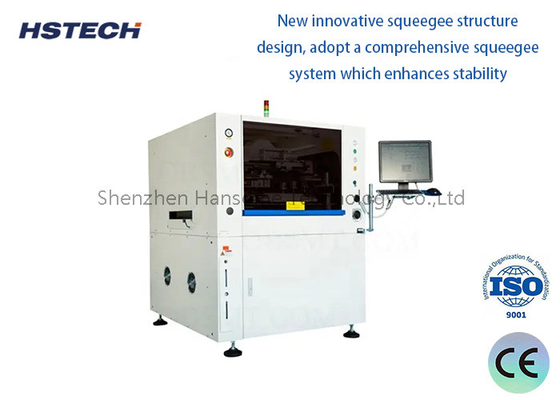

磁気ピン/サポートブロック&R-L輸送付きのSMTペーストプリンター
仕様
| モデル | G5 |
| ステンシルサイズ | 370x370mm (最小サイズ) |
| 737x737mm (最大サイズ) | |
| 20-40mm (厚さ) | |
| 最大PCBサイズ | 400×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| PCB 曲面 | 最大 1% PCB 縦軸 |
| 輸送高度 | 900±40mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s,調整可能 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支柱ブロック/上下テーブル |
| PCBの固定システム |
上部・横部の固定装置の特許
|
| 印刷頭 |
2つの独立系モーター付き印刷頭
|
|
圧縮機圧
|
0.5~10Kg (プログラム制御)
|
|
印刷速度
|
6~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
|
清掃システム
|
強化真空吸収 乾燥,湿気,真空 3つのモード
|
|
CCD FOV
|
8×6mm
|
| 機械の調整範囲 |
X: ± 3mm,Y: ± 7mm, θ: ± 2°
|
| ビジョン |
上/下の光学構造/CCD/幾何学パターンマッチ
|
機械の仕様
|
位置の精度を繰り返す
|
±0.01mm
|
|
印刷 の 精度
|
±0.025mm
|
|
サイクルの時間
|
<8秒
|
|
製品変更
|
古い:<3分,新しい:<5分 |
|
空気供給
|
4~6kgf/cm
|
| 電源 |
AC:220±10%,50/60HZ,2.5KW
|
| 制御方法 | PC |
| 操作システム |
Windows XP/Win7
|
|
機械の寸法
|
1140 (L) x 1364 (W) x 1404 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
1.すべての新しい3世代ステンシルXビーム構造,溶接パスタ操作者を追加し,より便利で正確な配置鋼網; 新しいタイプのトルクXビーム,溶接パスタと塵堆積を解決,機械の使用期間を延長する;
2プレッシャーデバイスにスケーラブル, PCB印刷の容易な変形を考慮して,タブレットを作ることができます.柔軟な使用.
3.全機械は輸入自潤滑ガイドレールを使用し,ガイドレールには潤滑剤を追加する必要はありません.
4.X Y1 Y2 アメリカン・ハイドン・ラインナリーモーター 日本製精密駆動螺旋 自潤滑ガイドレール 精度を保証する
5. ネットワークフレーム Yを自動的に位置付け,迅速に自動スタンシル対点を認識することができます.
6印刷頭の安定性を確保するために,高強度鋼を使用した曲げられた刃梁;浮遊型スクラパーシステム,ユニークな弾性維持装置,スクラパー落としプロセスステンシルとスクラパーで非常に良い保護することができます.
