| ブランド名: | HSTECH |
| モデル番号: | HS-LD390 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

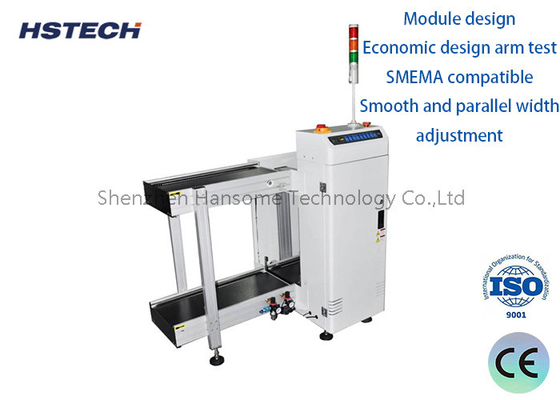

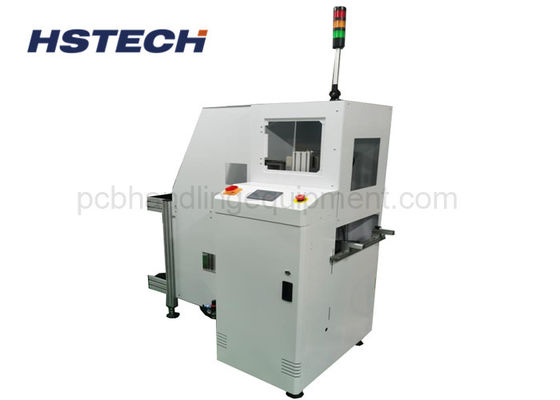

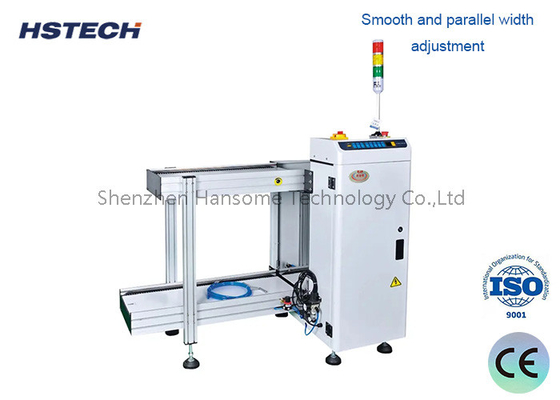

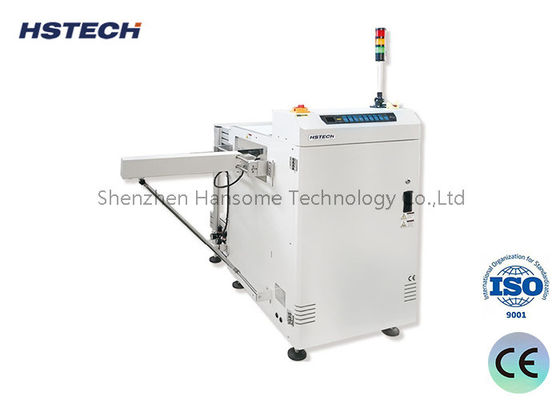

PCBロードマシーン SS304 20M/Min SMTラインのためのSMEMAと40mmピッチ
紹介:
PCBローダーマシンは,主にPCB (プリント回路板) 生産ラインのPCBボードを自動的にロードおよび卸すのに使用される自動化機器です.生産効率を向上させ,手作業を削減することで,電子機器製造業界で広く使用されています..
適用:
この装置は,PCBを積載し,PCBをSMT生産ラインに輸送するために使用されます.
特徴:
1密閉設計で 防塵で PCBをよく保護します
2操作者は作業過程をはっきりと観察できます.
3ステンレス鋼の機械体で 安定して長寿です
4頑丈な設計により安定性が向上します
5円滑で平行な幅調整
63つのマガジンラック
7ストックを固定する上下気圧クランプ.
8積載と卸荷中にPCBの破損保証はありません.
9SMEMA対応です
仕様:
| 製品名 | PCB ローダーマシン |
| 輸送高度 | 910±30mm |
| PCBの読み込み時間 | 約6秒 |
| マガジン交換時間 | 約30秒 |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前面 (または指定) |
| 電源 | 220V,50/60Hz,±10% |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| マガジン数 | 上側:1pc 下側:2pc |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 輸送機の速度 | 0.5~20M/min またはカスタマイズ |
| シグナル | SMEMA |
ワークフロー
ロボットがPCBボードを貯蔵装置から取り出し,コンベアベルトで生産機器に送ります
位置付け: センサーは,PCBボードが生産機器に正確に位置づけられていることを保証します.
加工:PCBボードは生産機器で加工されます.
処理後,ロボットはPCBボードを 貯蔵装置に戻すか 次のプロセスに移します
利点
効率を向上させる:自動操作により手動的な介入が減り,生産効率が向上する.
誤り を 減らす:自動 システム は 人間 の 操作 誤り を 減らす.
精度を向上させる:生産機器内のPCBボードの正確な位置を確保する.
費用 を 削減 する: 長期 に 使用 する なら,労働費 を 削減 する こと が でき ます.
応用分野
電子製造:PCBボードの製造と組み立てに使用される.
自動車用電子機器:自動車用電子制御装置の製造に使用される.
消費者電子機器:スマートフォンやタブレットなどのデバイスのPCB製造に使用される.
