| ブランド名: | HSTECH |
| モデル番号: | HS-PYJ250 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタン・ユニオン,マネー・グラム |
| 供給能力: | 月100セット |

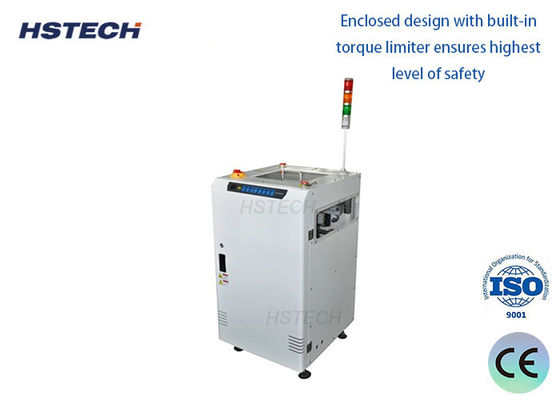

SMEMAに対応したタッチスクリーンPCBシャトルコンベヤー
紹介
PCBシャトルコンベヤー (PCB Shuttle Conveyor) は,PCB (印刷回路板) の製造および組み立てに使用される自動輸送装置である.主に生産ラインの異なるステーションの間に効率的かつ正確にPCBボードを転送するために使用されます通常はSMT (表面マウント技術) 生産ライン,試験機器,リフローオーブン,その他のリンクで使用され,生産効率を向上させ,手動介入を削減します.
適用:
このユニットは 2 線から 1 線,または 1 線から 2 線に異なるチャネルに PCB 流れをリダイレクトするために使用されます.

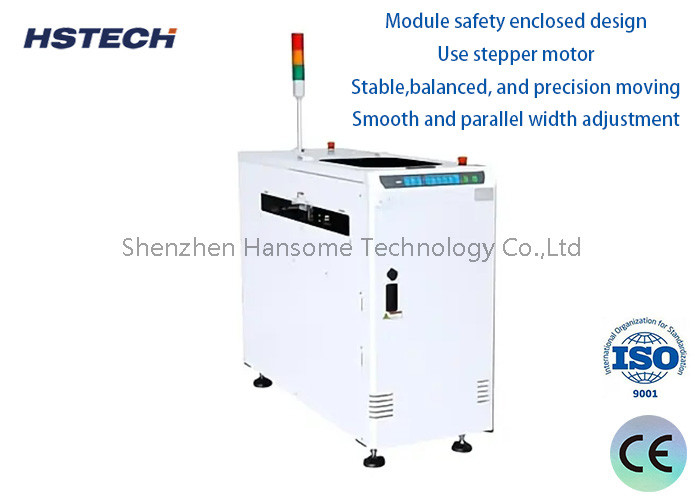

特徴:
1モジュールの安全は 閉じられた設計です
2ステップモーターを使う
3安定した,バランスのとれた,精密な動き.
4円滑で平行な幅調整
5顧客の要求に従って PCB輸送方向.
6タッチスクリーン コントロールパネル
8.SMEMA対応
詳細は:
| 機能 | このユニットは 2 線から 1 線,または 1 線から 2 線に異なるチャネルに PCB 流れをリダイレクトするために使用されます. |
| モデル | HS-PYJ250 |
| 輸送高度 | 910±20mm |
| 翻訳距離 | 標準 2200mm ((1~4thレール) またはカスタマイズ |
| 翻訳時間 | カスタマイズ |
| 翻訳方法 | ステップモーター+コンベアベルト |
| 固定レール | 1番目と4番目のレール固定 |
| 適したPCBサイズ | 50*50~400*250mm |
| 移動方向 | L-R,または R-L |
| PCB 転送モード | 2 in 1 out, 1 in 2 out, または 2 in 2 out. 2 in 1 out, 1 in 2 out, または 2 in 2 out. 2 in 1 out 1 in 1 out, 1 in 2 out 1 in 2 out 1 in 1 out 1 in 1 out 1 in 1 out 2 out 1 in 2 out 2 out 1 in 1 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out 2 out |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| 機械の寸法 | 600*2600*1200mm |
| シグナル | SMEMA |
機械図:
製品詳細:
梱包:
