| ブランド名: | HSTECH |
| モデル番号: | HS-ST400 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

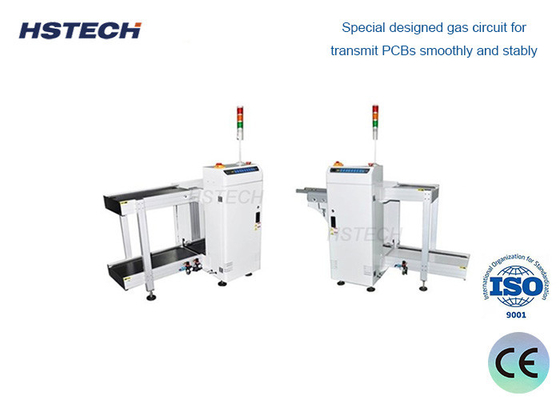

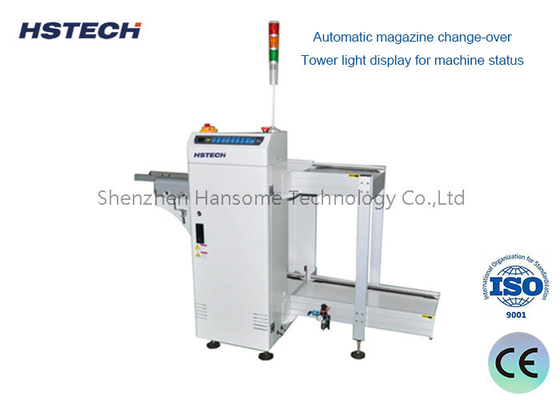

ESDトランスポートベルト PCB卸荷機
適用する
この機械は,レーザーマーク後のSMT生産ラインから裸のPCBを卸し/収集するために使用されます.
特徴
1パナソニック PLC プログラム制御
2シンプルな LED ボタン コントロール
3信号の接続を停止する
4手動PCB厚さ調整
5手動PCB幅調整
6,LEDディスプレイの照明状態
7アルミニウム構造で 重厚な底を設計して 移動を防ぎます
8通過モードが提供されています.
9製品ラインを変えるのに 10秒しかかかりませんでした
10停止なく 読み込み
11ESDトランスポートベルト
12自動プログラムされた機械のエラー表示,異なるエラーには異なるコードがあります.各コードには,機械のドアの後ろに貼る関連する保守指示があります.
仕様
| 機能 |
上流マシンからSMTラインに裸のPCBを収集するために使用 |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前側 |
| PCBの厚さ | 0.6~4.0mm |
| PCB コンポーネントの高さ | ±35mm |
| PCBの供給時間 | 10秒か 指定する |
| 板の重量 | ≤3kg |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 0.6Mpa |
| 空気消費量 | <20L/分 |
| シグナル | SMEMA |
| モデル | HS-ST400 | HS-ST530 |
| 効率的なPCB長さ | 50~400mm | 50~530mm |
| 輸送PCBの幅 | 50~400mm | 50~500mm |
| PCBの厚さ | ミニ0.6mm | ミニ 1.0mm |
| 機械の寸法 | 650*670*1200mm | 800*880*1200mm |
| 体重 | 170kg | 190kg |
製品に関する詳細
1自動トランスミッションチェーン
材料のフレームは,黒いゴムチェーンPC40を使用してトラック内外輸送されます.
2.LED色制御パネル
制御装置はシメンスPLC制御を採用し,軽いタッチボタンのスイッチ操作を装備しています.
3片方向のギア減速モーター
減速モーター内の異なるギアコンビネーションによって,トルク増加と減速効果を達成する.
4油水分離機
耐熱性があり,老化に易くなく,密封性能が良し,透明度が高く,カップボディが大きい
5信号ライン
標準装備の信号で,他のデバイスでオンラインに接続できます.
6警報システム
詳細な故障回復機能と安全検出システムで組み込まれ,音と光アラームと異常の場合のテキストプロンプト処理スキームで,操作に便利です.
7押すプレート装置
自動で金属板を下部機械に供給し,手動操作を必要とせず,高効率化です.
8静電性粉末塗装シェル
すべての機器の外壁は電磁粉末で覆われており,塗料が剥がれずに耐久性のある表面を保証します.
注意してください
設置場所: 高い塵/油霧/導電性塵/腐食性ガス/炎症性ガス/湿度/衝撃振動/高温の環境には装置を設置しないでください.外部環境でも使えば
