| ブランド名: | HSTECH |
| モデル番号: | HS-RM-288 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

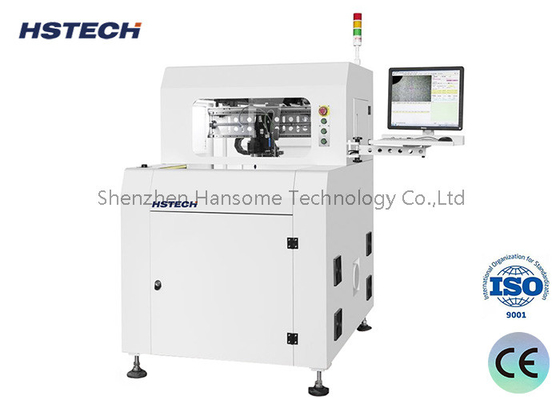

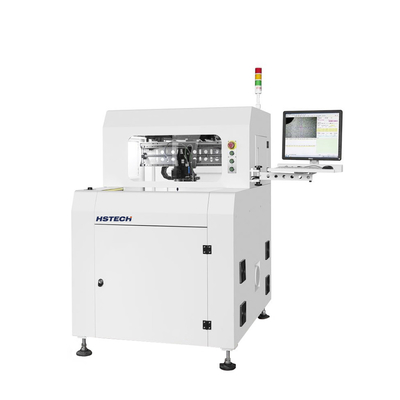

標準構成 高速ドイツ シコテック スピンドル 超低作業ノイズ オフライン PCB ルーター
わかった技術的な詳細
| モデル | RM-288 | RM-388 | ||||||||
| 構造 | シングルスピンドル,ダブルワークプラットフォーム | |||||||||
| 機械のサイズ (mm) | 1000*1200*1550 | |||||||||
| 総重量 | 700kg | |||||||||
| 塵収集器のサイズ (mm) | 625*600*1600 | |||||||||
| 塵収集器の電源 | 3HP/2.2kw | |||||||||
| 塵収集器 重量 | 130kg | |||||||||
| 塵収集方法 | 底部コレクション | |||||||||
| 作業プラットフォームの大きさ | 300*400mm | |||||||||
| 走行台型 | 二重回転プラットフォーム,3相モーターインバーター付き精密切片機 | |||||||||
| 駆動システム | X/Y/Z軸はサーボモーターで動かされ,W軸は三相モーターの周波数インバーターで動かされる. | |||||||||
| ルーティング スピンドル | 5000~50000rpm,自動冷却 | 5000~60000rpm,自動冷却 | ||||||||
| 切断速度 | 1〜100mm/s | |||||||||
| 切断精度 | ±0.05mm | |||||||||
| 繰り返す精度 | ±0.02mm | |||||||||
| 軸の移動速度 | 800mm/s | |||||||||
| Z軸を測定する方法 | スクロール駆動,二重ガイド | |||||||||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | |||||||||
| ツール寿命制御 | ソフトウェアプログラム制御 | |||||||||
| 活性保護機能 | 安全なライトカーテン | |||||||||
| セキュリティドア | 手動ドア | |||||||||
| エラー アラーム | そうだ | |||||||||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | |||||||||
製品概要
自動PCB切断機とも呼ばれるPCBルーター. 高密度PCBAと他の材料基板を切る高速スピンドライングフレッシングキット.
特徴
スーパービジョンシステム
高解像度のCCDカメラを使用すると,自動校正機能により,切断経路を簡単に編集することができ,非常に正確な切断操作が得られます.
移動システム
X,Y,Z軸は,磨きグレードの精密ボールガイドスクリューで作られ,ACサーボモーターで駆動され,良好で安定した運動性能を達成します.周波数最大1K Hzの高速応答時間,自動減速フィルター.
イノベティブなハングルルーターキット
中央に位置する駆動軸と両側にあるスレーブの設計により,安定性と精度が確保され,調和した構造とコンパクトなサイズが得られます.(業界標準より50%小さい).
回転式作業台構造
作業台の設計は,高引力トルクセグメント (180度) によって動かされ,シリンダー駆動機械の作業台よりもより精度と安定性を提供します.この革新的な回転作業台設計は,AとB作業台の両方で異なる切削アルゴリズムの同時操作も可能にします生産性を最大化する. 生産性を最大化する.
塵収集システム
防静止吹風器と塵収集システムは,操作中にシステムを清潔に保ち,非常に低騒音.
刃の管理
切断刃を段階的に設置することで,消費品のコストが大幅に削減できます.
カッターシステム
フレーリングカット機は,高速スピンドルで駆動され,切断力が低く,高精度,低騒音の利点があり,すべての曲線PCBに適しています.四角形と弧形.
自動回復診断システム
自動診断システムにより 生産中の故障を簡単に解決し ダウンタイムを短縮できます
機械による描画
フレンドリーなオペレーティングシステム
Windows7/10 英語版オペレーティングシステム,デバッグと操作が簡単です.
製品概要
自動PCB切断機とも呼ばれるPCBルーター. 高密度PCBAと他の材料基板を切る高速スピンドライングフレッシングキット.
利点
1標準配置 高速ドイツ シコテック スピンドル
2超低作業騒音 (75dB以下)
