| ブランド名: | HSTECH |
| モデル番号: | HS-CU390 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |
SMT 生産 90 度 PCB マガジン 卸載式 LED ボタン コントロール MD レポート
適用する

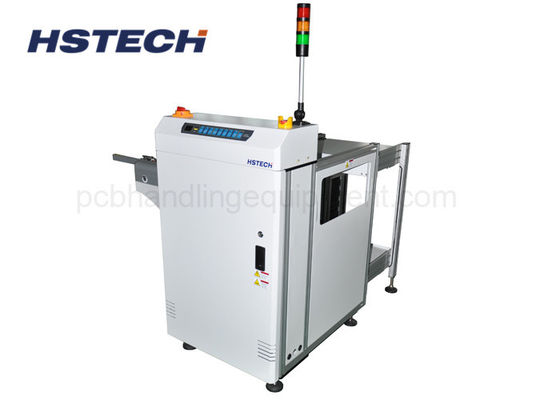

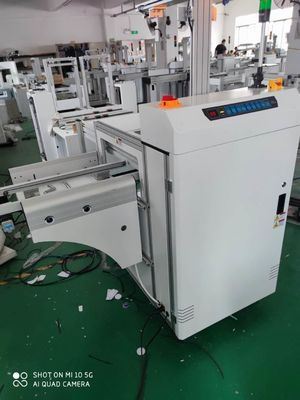

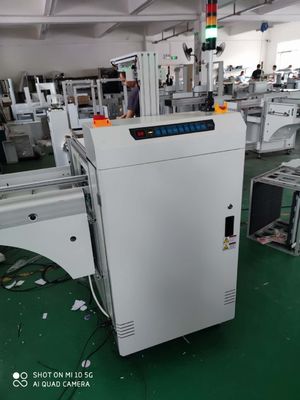

この装置はSMT生産ラインの90度のPCBマガジン卸載機で,SMTラインの長さを節約するために90度の直角方向で自動でPCBを収集するために使用されます.機械には,特別に設計されたプッシャーがあり,輸送レールからPCBをマガジンラックに押し込むことができます..
特徴
1, 90度直角PCB卸荷,SMT生産長さを節約する.
2複数のマガジンを使用し 生産能力全体に影響を与えません
3LEDボタンの制御モードと3LORライトディスプレイ.
4厚さ1.3mm,直径3mm エッジフラットESDベルト
5ステンレス鋼とアルミニウムプロフィール 機械構造,安定し,維持が簡単です.
6PLC制御する
7手動で円滑で平行な幅調整.
83つのマガジン容量:上1+下2
9ストックを固定する上下気圧クランプ.
10積載と卸荷中にPCBの破損保証はありません.
11SMEMA に適合しています.
仕様
| 製品名 | 90度PCBマガジン卸機 |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前側 |
| 電源 | 220V,50/60Hz,±10% |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| マガジン数 | 上側: 1 pc 下側: 1 pc |
| 輸送機の速度 | 0.5~20M/min またはカスタマイズ |
| シグナル | SMEMA |
| モデル | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 機械の寸法 | 1100*1200*1200mm | 1310*1360*1200mm | 1430*1480*1200mm | 1430*1620*1200mm |
| マガジンサイズ | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 体重 | 140kg | 200kg | 260kg | 300kg |
