自動溶接ロボット
Created with Pixso.

熱制御PCB溶接ロボット機械 0.6〜1.0mm溶接線対応

熱制御PCB溶接ロボット機械 0.6〜1.0mm溶接線対応

ブランド名: HSTECH
モデル番号: HS-5331R
Moq: 1セット
価格: negotiable
支払条件: D/P,T/T,ウェスタンユニオン,マネーグラム
供給能力: 月200個
詳細情報
起源の場所:
中国
証明:
CE
製品名:
5Axis自動はんだ付けする機械
移動範囲:
500×300×300×100mm
溶接頭:
シングル
プラットフォーム:
二重Yの働きプラットホーム
電圧:
AC220V/110V
溶接線の仕様:
0.6~1.0mm
使用:
PCB 溶接,溶接,回路板の溶接
パッケージの詳細:
木製の包装で,その中に泡が入っています
供給の能力:
月200個
ハイライト:

ロボティックはんだ付けする機械

,

自動溶接機

製品説明

0.6から1.0mmの溶接線兼容の熱制御PCB溶接ロボット/機械



紹介



この自動溶接機は,単回転溶接頭ダブルYプラットフォームマシンです,移動範囲500x300x300x100mm,X軸移動範囲も600mmに拡張することができます.機械は電子製造工場で使用されています伝統的な手動溶接プロセスを置き換えるため,特に混合回路板,熱感のある部品,SMTバックエンドプロセスにおける敏感なデバイスに適しています.また,PCB溶接線にも広く使われています充電器プラグ,ソラリング,コネクタプラグ,DC端末,LEDストライプライトの溶接など.



仕様



モデル HS-S5331R HS-S6331R
電圧 AC110V/220V,50/60Hz
X/Y1/Y2/Z 作業範囲 500*300*300*100mm 600*300*300*100mm
R 軸 360度
X/Y/Z 移動速度 最大300mm/s
駆動システム ステップモーター,タイマーベルト
線形ガイド 台湾ブランド 高精度ガイド
繰り返す精度 ±0.02mm
プログラミング 教えるペンダント
制御システム コントロールボード
プログラム保存
処理データと単一のデータセットを 1,000 セットに保存できます
処理ファイルは最大3Mのストレージスペースを占める
(5,000の処理ポイント)
ファイル格納スペース
手持ちボックス 256M オフラインカード 32M 単一の処理ファイル
3M ストレージ (100,000 処理ポイント)
文書のサポート CAD,CORELDRAW
鉄鉛の清掃 空気浄化/空気
外部インターフェース USB+RS232
溶接方法 ポイント・ドラッグ溶接
体重 65体重 70kg
機械の寸法

715*585*800mm

815*685*800mm



特徴



1,溶接温度を自由に設定できます (各溶接接口に異なる温度を設定できます)

2溶接鉄ユニットは多方向に調整できます. これはPCBとコンポーネントを損傷から守ることができます.

3,R回転軸で 2 つの作業プラットフォーム

4,多くの溶接方法,点溶接,牽引溶接,および他の機能をサポートします.

5,パンデントのプログラミングを教え,最大99グループプログラムを保存することができます.

6,手持ちボックス 256M,オフラインカード 32M,単一の処理ファイル 最大 3M ストレージ (100,000 処理ポイント)

7数値制御温度 (静的エアコン: +/- 1C).
8溶接過程では,溶接先は熱回復が迅速で寿命が長い.

9,ステップモーターとタイミングベルト制御,同時に台湾ブランドの線形ガイドを装備.

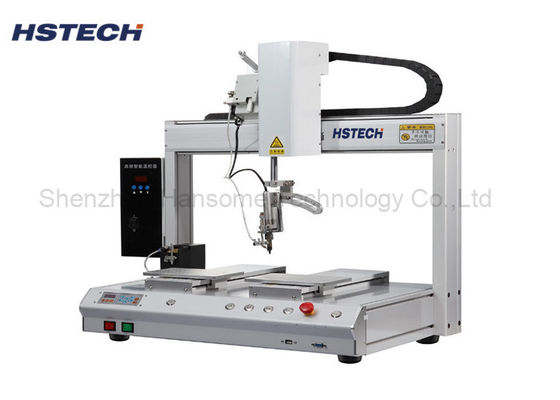

熱制御PCB溶接ロボット機械 0.6〜1.0mm溶接線対応 0

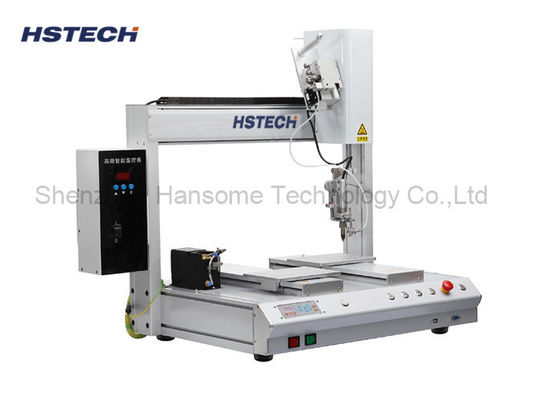

熱制御PCB溶接ロボット機械 0.6〜1.0mm溶接線対応 1
