起源の場所: | 中国 |
ブランド名: | HSTECH |
証明: | CE |
モデル番号: | HS-390VLL |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 木製パッケージ |
受渡し時間: | 7~9の仕事日 |
支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
供給の能力: | 毎月100セット |
製品名: | PCBの真空の積込み機/積込み機によって結合される機械 | 保証: | 1年 |
---|---|---|---|
制御: | タッチ画面 | PLC: | 三菱 |
リレーブランド: | シュナイダー | 光電子工学スイッチ: | Omron |
材料: | ステンレス鋼 | 条件: | 新しい |
ハイライト: | SMTアセンブリ装置,PCBの積込み機および荷役 |

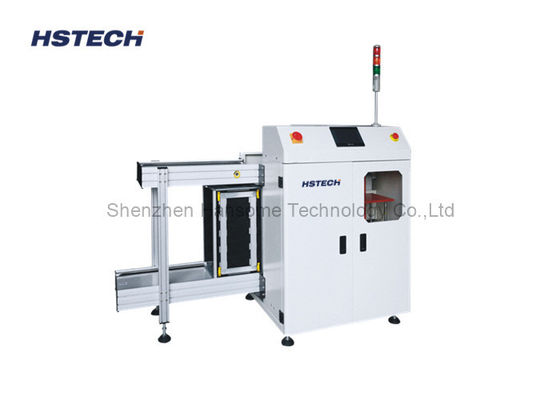

自動PCBの処理装置、結合される真空の積込み機/SMTの積込み機
適用
この機械は真空の積込み機として結合された機械、それ設計しましたであり正常な雑誌の積込み機両方の雑誌からの下流機械にSMTライン、輸送裸PCBまたは多側板のもとのために使用しました
指定
タイプ | HS-250VLL | HS-330VLL | HS-390VLL | HS-460VLL |
電源 | AC100~230V 50/60Hz | AC100~230V 50/60Hz | AC100~230V 50/60Hz | AC100~230V 50/60Hz |
エア・サプライ | 5kgf/c M2 | 5kgf/c M2 | 5kgf/c M2 | 5kgf/c M2 |
PCBのサイズ | 50*50~350*250 | 50*50~455*330 | 50*50~530*390 | 50*50~535*460 |
PCBの方向 | 左から右または右から左に | |||
雑誌のサイズ | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
ステップ ピッチ | 10,20,30,40mm | |||
収蔵可能量 | 200pcs | |||
輸送の高さ | 900±20 | 900±20 | 900±20 | 900±20 |
モーター力 | 300W | |||
機械サイズ | 1600*850*1200 | 2000*950*1200 | 2250*1050*1200 | 230*1050*1300 |
重量 | 140kg | 180kg | 220kg | 280kg |
任意コントロール パネル | タッチ画面 |
特徴
1のPLCの制御システム
2の機能に荷を積む3冊の雑誌
3つの吸引の位置は調節可能です
4のevevatorのfuctionの板貯蔵のdevie
5つは、設計されていたガス回路のためのPCBを滑らかにそして固定して送信します
真空の負荷および雑誌の負荷2モデルとの6、
7、標準的なSMEMA
