| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | RM-F550 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 15~20 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月に50セット |
| 製品名: | オフラインPCBAルーターマシン | プラットフォーム: | 2倍 |
|---|---|---|---|
| 作業プラットフォーム: | 300*350mm | 繰り返し正確さ: | ±001 |
| 切る 精度: | ±0.03 | 機械の寸法: | 1200*1050*1440mm (L*W*H) |

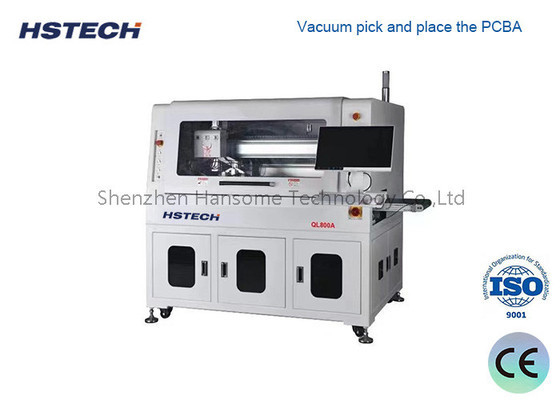

自動PCBルーターマシン オフラインPCBAルーターマシン 壊れたナイフ検出
紹介
この機械は自動下部ルーティング用のジグで固定された PCBAですと一緒にジグとPCBAをピックアップして置くためにノズルの吸い使いますスタンプホール,曲線PCB,その他の不規則なPCBを分離するために使用されます.
中国語/英語ソフト操作システム
ドイツブランド バスラー 高速カメラ 全板写真 プログラムモード
自動ルーティングツール (bits) 変更,破損ツール検出,ツール高さ修正機能で装備
生産効率を向上させるため,連続的に二重テーブル作業
特徴
1掃除機を拾ってPCBAを配置します.
2底を切る
3ダブル・プラットフォーム切断
4壊れたナイフを検知する
5,自動生産ラインを接続します.
6ERP システムと一致する.
7, 自動ツール交換,バクチュームクリーナーの爆発防止機能,空気容量のモニタリング機能で装備できます.
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします.高い安定性と反乱能力.
全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
