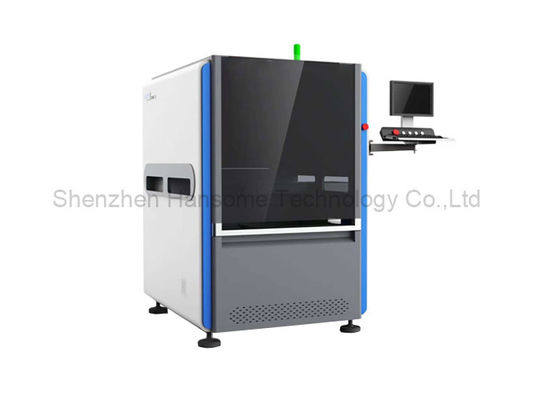

100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター

100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター
100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター

大画像 :  100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター

商品の詳細:
起源の場所: 中国
ブランド名: HSTECH
証明: CE
モデル番号: ARM-710
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiable
パッケージの詳細: 木の場合、泡の保護
受渡し時間: 20~30の仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、D/P
供給の能力: 毎月50セット
詳細製品概要
製品名: インラインPCBAのルーター機械 材料: シートのmatel
PCBのサイズ: 50x50~350x350mm PCBの厚さ: 0.4-6mm
伝達高さ: 900±50mm 電源: AC380V、50/60HZ
分離速度: 1~100mm/秒 コミュニケーション: SMEMA
ハイライト:

基板CNCのルータ

,

インラインPCBAのルーター機械

100000 RPM スピンドル CCD システム インライン PCB デパネリング ルーター 機械



紹介



この機械は完全に自動的なインラインルーターシステムで,ATEテストライン用のロードと卸載機,高速スピンドル,低ストレスの力でPCBAをカットし,精度と透明性を確保します.



特徴



1, ドイツ Sycotec Spinde,最大1000000 RPMと自動ツールの切り替え機能を使用します.
2"PCBAの底にある ESDブラシは 完璧な塵吸収効果を持っています
3画像カメラ,モリテックスレンズと測定レベルの光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします.高い安定性と反乱能力.
4パーフェクト Jig 少ないルーティングソリューション, 20 * 20 ~ 350 * 350mm PCB サイズをサポートし,ピックアップデバイスは,高速な取り去り,インストール,高い信頼性,低コストを実現することができます.
5標準ツールレパートリー3種類の3.175ツール,それぞれ内側に10pcs. 精密なクランプシステムとリフティングシステム,X1,Y1とZ1
6解き放たれソリューション1:PCBAは,切断後,ESDベルトに置かれ,テストまたは組立ラインに入ります.解き放たれソリューション2:バッチ解き放たれユニットで,クランプはトレイボックスをパルチします.

7切断力は低く,高精度,低騒音が優れ,丸,直線,L,U型などあらゆる形状のPCBAに適しています.スクウェアや弧形.
8, Win7/Win10 英語版システム



仕様



モデル ARM-710 ARM-711
最大PCBサイズ 350×350mm
PCB の最小サイズ 50×50mm
PCBの厚さ 0.4~6mm
トランスミッションの高さ 900±50mm
輸送方向 左から右へ
輸送速度 1500mm/s (最大) 調節可能
負荷モード 切断型輸送ガイドレール
鉄道幅調整 オートマティック
通信インターフェース SMEMA
PCB 位置付け 上部と下部のガイドレールの固定
ピックリングシステム 360度回転式クランプシステム,真空吸入ノズルの2つのグループ;最大4つのグループESDベルト輸送/バッチパネル転送ユニット
切断スペンデル/速度 100ドイツブランド 60ドイツブランド
自動ツール交換 そうだ 違う
ナイフを壊す そうだ そうだ
分離速度 1〜100mm/s
切断精度 ±0.05mm
フリーニングキット φ0.8~φ3.0 右側定位,シェンク タンプスタール
位置付けの精度を繰り返す ±0.02mm
座標移動速度 1000mm/s
プレートの種類 ESDベルト輸送/バッチパネル転送ユニット
廃棄物収集 線路による出口
手順のプログラミング GERBER 視覚システムによる図面輸入/編集プログラム
空気供給 5〜8kg/cm3
電源 AC380V 50/60Hz 3KW
機械のサイズ 1000×1300×1600mm
体重
約1000kg



機械のサイズ



100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター 0



詳細



1自動切削ツール変更 2, 壊れたナイフ検出 3, 自動生産モード

4,SPC統計機能とマッチERPシステム

5, 爆発防止の真空塵収集機と空気容量モニタにオプション



100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター 1



20x20~350x350mmPCBサイズをサポートし,ピックアップデバイスが実現することができます

簡単に取り外し 設置し 高度な信頼性 低コスト



100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター 2


ESDベルトの線内卸荷



卸料解き方1: PCBAを分離した後,ESDベルトに配置し,試験/組立ラインに入力します.



卸料解き方2:ARM710-1のバッチ卸料ユニットでは,クリップをARM710のトレイボックスに配置します.



100000のRPM PCBのルーター機械CCDシステム ジグのないインラインPCB Depanelingのルーター 3
