| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | RM-560 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 泡が付いている木のパッケージ |
| 受渡し時間: | 1ヶ月 |
| 支払条件: | D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1ヶ月あたりの20セット |
| 製品名: | PCBAのルーター機械 | 他の名前: | 自動PCBのルーター |
|---|---|---|---|
| プラットホーム: | 倍 | 紡錘の誘導: | 6000rpm |
| ガイド: | HIWIN | ドリブンモーター: | サーボ モーター |
| 電圧: | AC380V 50Hz | 保証: | 1年 |
| ハイライト: | 基板CNCのルータ,pcbaの打抜き機 |
||

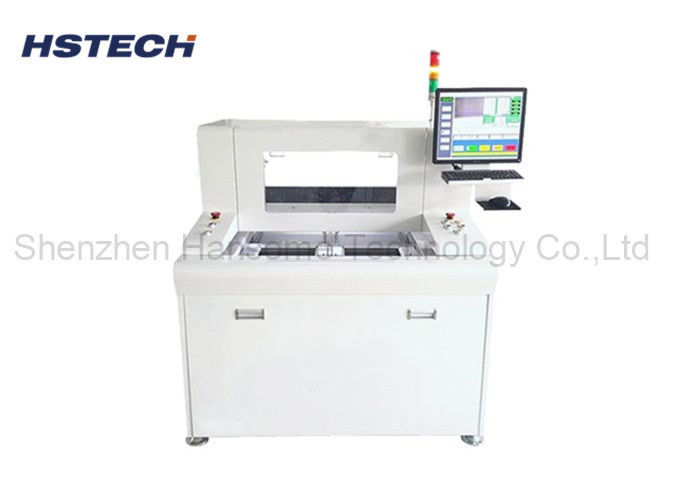

据え付け品は目視検査FPCアルミニウム板FR4カーブPCBのルーター機械をカスタマイズした
機械紹介
二重プラットホームが、運転される4つの軸線のサーボ モーター装備されている高い速度旅程の紡錘を使用してこの自動PCBのルーター機械
前もって調整されたプログラミングに従って動く、自動紡錘スタンプ穴connectted板、カーブ板および他のinregular形板を分ける。機械使用窓操作システム、CCDの検出は分離トラック、分離プロセスをいつでも点検できる。
主な特長
1の高速誘導の紡錘、6000rpm。
2、Windows操作、手動位置またはファイル輸入。
3のCCDの検出。
4の内部塵コレクターを含む。
FPC板、アルミニウム板、FR4、等を分けるための5、適した。
6つは従来のvカットの板の代りに、スタンプの穴を分けるために主に使用されて板、カーブ板を、接続した。
Sepcfication
| モデル | RM-560 | ||
| 構造 | 単一の紡錘、二重仕事プラットホーム | ||
| 機械サイズ（mm） | 1000*1200*1550 | ||
| 総重量 | 700kg | ||
| 集じん器のサイズ（mm） | 625*600*1600 | ||
| 吸塵方法 | 最下のコレクション | ||
| 仕事プラットホームのサイズ | 300*400mm | ||
| プラットホームのドライブの種類 | 二重回転式プラットホーム、3phaseモーター インバーターが付いている精密スライサー | ||
| ドライブ | サーボ モーターによって運転されるX/Y/のZ軸三相モーター頻度インバーターによって運転されるWの軸線 | ||
| 紡錘の誘導 | 6000rpm | ||
| 速度の切断 | 1-100mm/s | ||
| 正確さの切断 | ±0.05mm | ||
| 繰り返し正確さ | ±0.02mm | ||
| 軸線の移動速度 | 800mm/s | ||
| Z軸システム | 運転されるねじ二重ガイド | ||
| ルーターのキット | フライス、φ0.8~φ3.0は回転、すねのタングステン鋼鉄を去った | ||
| 用具の生命制御 | ソフトウェア プログラム制御 | ||
| 活動的な保護機能 | safty軽いカーテン | ||
| 保証ドア | 手動ドア | ||
| 間違い警報 | はい | ||
| プログラム方法 | キーボードによってカメラ制御自己のプログラミング、およびねずみを捕る猫 | ||
機械細部
高速誘導の紡錘および内部塵コレクター
ダバッギングおよび操作のためにオペレーティング システム、簡単なWindows7/10英語版。
