| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |
紹介

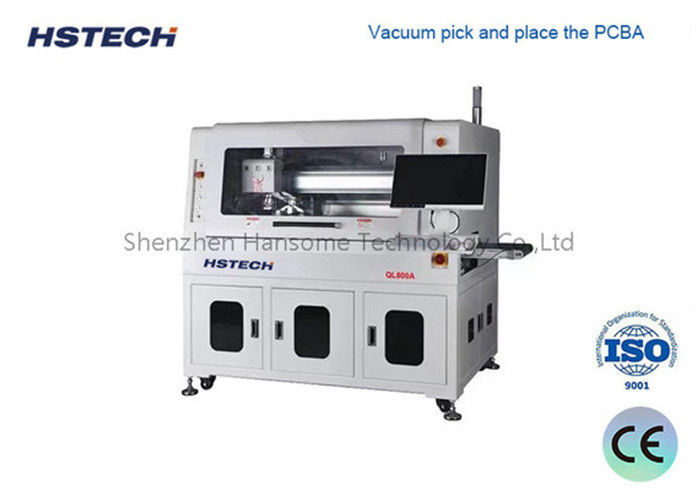

このインライン自動PCBAルーティングマシンは,精度と効率のために設計されています.自動底側ルーティングプロセス中にPCBAを安全に固定するために,ジグベースのシステムを採用しています.ルーティングが完了すると機械は,PCBAとジグを1つのユニットとして慎重に拾い,正確に配置するために洗練されたノズルの吸い込みメカニズムを使用します.この革新的な機能は,機械が専門的にスタンプ穴を分離することを可能にする生産作業流程を合理化し,全体的な生産性を向上させる.
特徴
PCBAは真空ベースのシステムを使用して精密にピックアップされ配置され,正確で安全な取り扱いを保証します.
この機械は,PCBAの特殊要件に合わせて,底切断作業を精度に実行します.
2つのプラットフォームの切断能力があり,同時にまたは交互に切断プロセスを可能にすることで生産性を向上させます.
壊れたナイフの検出装置が組み込まれると 問題をすぐに認識し 迅速なメンテナンスを促進し ダウンタイムを最小限に抑えます
機械は自動生産ラインにシームレスに接続され,最初から最後までスムーズで効率的な作業を可能にします.
SPC (統計プロセス制御) 統計機能が備わっていて,ERPシステムとシームレスに統合できます.生産性能に関する価値ある洞察を提供し,データに基づく意思決定を容易にする.
オプション機能には,多用性を高めるための自動ツール交換,安全性を向上させるための爆発防止の掃除機,最適な吸入性能を維持するための空気容量のモニタリングが含まれます.
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします高い安定性と反乱能力.
全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
