| ブランド名: | HSTECH |
| モデル番号: | HS-250LD |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

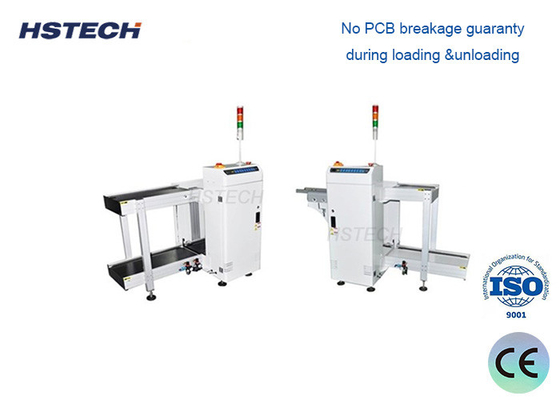

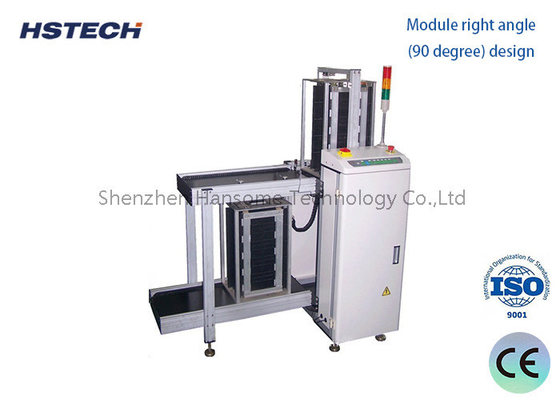

真のカラータッチスクリーン制御PCBローダー 塔ライトディスプレイ付きPCB処理機器
PCB ローダーわかった :
この機械は,PCBをマガジンから下流機械のコンベヤーに押し出すことで,SMT生産ラインの開始に使用されます.
定義と機能
PCBローダーとは,PCB (印刷回路板) の自動ローディングのための特殊機器である.
主な機能は,原材料のラックから材料を自動的に取り出し,生産ラインまたは後のプロセス機器に正確にロードすることです.
作業原理:
PCBローダーは通常,ラック,真空吸管カップ,XYサーボプラットフォーム,その他のコンポーネントで構成されています.
吸管は真空負圧でPCBボードを吸収し,プラットフォームはPCBボードをラックから指定された位置に運ぶための動き経路を正確に制御します.
制御システムによって,プロセス全体が自動的に完了し,迅速かつ効率的なPCBロード操作を実現します.
主要な特徴:
高度な自動化: 完全自動PCBのピックアップと配置,手動操作なし
高負荷精度: ±0.05mm以内の重複可能な位置位置精度
強い適応性: 吸い込みカップの位置は,PCBの異なるサイズに応じて自動的に調整できます.
高効率:単一の機械の平均的な負荷効率は300~500個/時間に達する.
労働費を節約する:手動積載の労働力を大幅に削減する.
応用シナリオ:
PCB製造:裸板をSMTパッチ機器,波溶接機などに自動的にロードする.
電子組み立て:組み立てられたPCBボードを試験機器,包装機器などにロードする.
修理と修理: 修理されたPCBボードを修理機器に迅速かつ正確にロードします.
仕様
| モデル | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 電圧 | AC110V/220V,50/60Hz,単相,最大300A | |||
| PCBの寸法 | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ (((530*390) | (50*50) ~ (((530*460) |
| マガジン寸法 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 空気供給 | 0.4~0.6Mpa | |||
| 輸送高度 | 920±20mm 標準 | |||
| 積載時間 | 6秒 | |||
| マガジン交換時間 | 20秒ほど | |||
| 輸送方向 | LからRへ,またはRからLへ,オプション | |||
| PCBの厚さ | ミニ 0.4mm | |||
| ピッチ | 1〜4 ((10mm ステップ)わかった | |||
| コミュニケーション | SMEMA | |||
| 機械の寸法 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 体重 | 約140kg | 約180kg | 約220kg | 約230kg |
F についてエイチャー
1真の色タッチスクリーン制御
2ミツビシ・PLC
3貯蔵庫容量:上部 1,下部 1,またはカスタマイズ
4選択ピッチ: 10mm,20mm,30mm,40mm
5,PCB輸送方向:L - R,またはR - L,オプション
6手動/自動走行モードの選択
7前列固定または後列固定,オプション
8SMTアプリケーションの標準高さ (920±20mm)
9塔のライトディスプレイ
10SMEMA信号
