| ブランド名: | HSTECH |
| モデル番号: | HS-CVN350 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

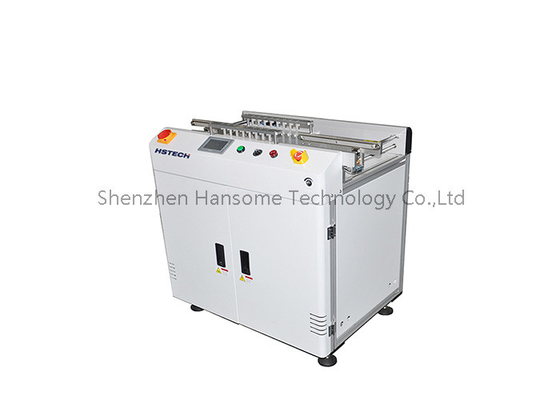

SMT組立ラインのためのモジュール式設計SMTPCB拒絶輸送機 PLC制御付きSMEMA
PCB 断片コンベヤー:
このユニットは,smt生産ラインのOKとNGボード選択機能を提供します.それはPCBの視覚的な検査が必要なときに使用できます.PCBは実行し続けます.普通のPCBの流れを中断することなく.
特徴:
1拒否,検査,バイパスモードは全て利用可能だ
2モジュール式設計
3安定性は堅牢な設計によって強化されます

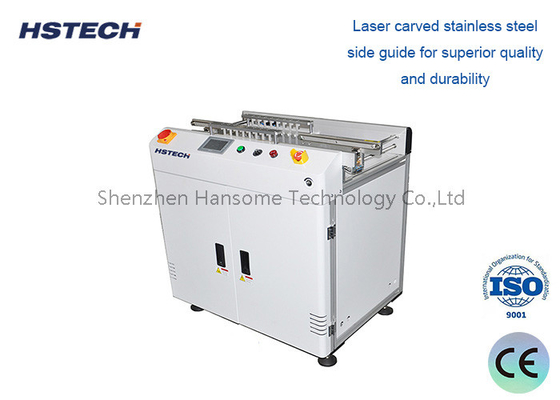

4レーザーで彫られたステンレス鋼の側ガイド 優れた品質と耐久性
5エルゴノミックなデザインの腕支架
6滑らかで平行な幅調整 (リードスクリュー)
7要求に応じた長さがあります.
8変速制御
9.SMEMA対応
仕様:
| モデル | HS-CVN350 | HS-CVN460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 1000*690*930mm | 1000*800*930mm |
| 体重 | 70kg | 90kg |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L (オプション) |
| 輸送速度 | 0.5~20 m/min または指定する |
| 電源 | AC100-230V,50/60Hz,単相 |
| 電力消費量 | 100VA 最大 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| コミュニケーション | SMEMA |
適用:
欠陥のある製品の検出と分離:
生産ラインでは,PCB断片輸送機がAOI (自動光学検査) 機器と併用されます.
AOIシステムが欠陥のあるPCBボードを検出すると,拒絶コンベヤーが自動的に主生産ラインからそれらを分離します.
再加工と再加工:
AOI検査後に再加工する必要があるPCBボードは,リジェクトコンベヤーを通じて特別再加工エリアに移送できます.
混同を避けるために,良い製品と欠陥のある製品が効果的に分離されることを保証します.
特殊加工:
特定の特殊仕様やプロセスを持つPCBボードは,リジェクトコンベヤーでメインラインから分離できます.
特殊処理や試験のために他の特殊機器に送られる.
試料試験分類:
製造過程で採取されたサンプルPCBボードは,拒絶コンベヤーを通って試験領域に転送されます.
試験による生産への干渉を避けるため,サンプルを通常の組立ライン製品から効果的に分離することが達成される.
生産データ収集
断捨離コンベヤーの使用と分離されたPCBボードのデータは,生産管理システムに記録できます.
生産における欠陥率や再加工率などの指標を分析し,生産プロセスを最適化することが役立ちます.
商品の詳細:
| PCB 断捨離コンベヤー | |||
