| ブランド名: | HSTECH |
| モデル番号: | HS-460ULD |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

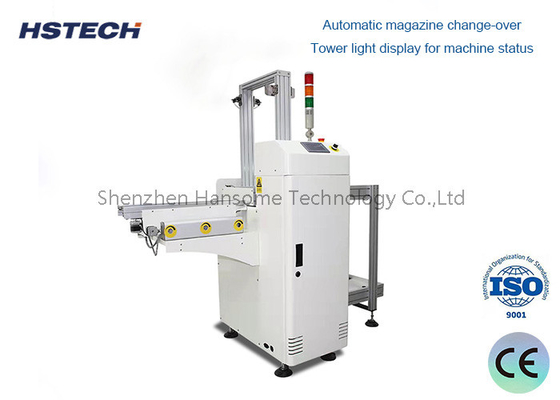

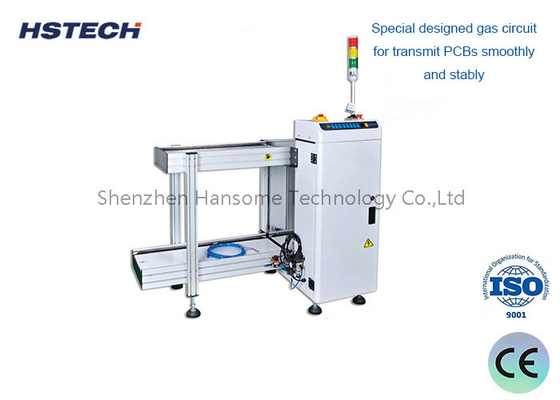

自動マガジンアライナメント 90Wブレーキモータードライブ SMTラインエンドのためのPCB卸機
紹介:
これは印刷回路板 (PCB) を自動的に取り除く装置です.
機能と用途
1自動でPCBボードをSMT配置機械,リフローオーブン,その他の機器の放出口から取り除く.
2. PCB板を検査や分類などの後続プロセスに,順序よく安全に転送する.
3生産効率を向上させ,手動による介入を削減し,PCB損傷のリスクを軽減します.
主な構造と動作原理:
コンベアベルト:装置の放出口から卸荷器までPCBボードを輸送する.
固定装置:バクオム吸い込みカップや機械的なクランプ爪を使って,様々なサイズのPCBボードを柔軟にクランプすることができます.
リフティングメカニズム:クランプメカニズムの引き上げと下げを制御し,PCBボードをコンベヤーベルトから取り除く.
転送メカニズム:削除されたPCBボードを配置ラックやコンベアベルトなど指定された位置に移動します.
制御システム:装置センサー信号に従って各アクチュエータの動作を自動的に制御する.
性能パラメータ:
利点と特徴:
仕様
| モデル | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| 電圧 | AC110V/220V,50/60Hz,単相,最大300A | |||
| PCBの寸法 | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ (((530*390) | (50*50) ~ (((530*460) |
| マガジン寸法 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| マガジン数 | 上側1pc,下側1pc,またはより多くの保持するようにカスタマイズ | |||
| 空気供給 | 0.4~0.6Mpa | |||
| 輸送高度 | 900±20mm 標準 | |||
| 積載時間 | 6秒 | |||
| 雑誌 の 変化 | 20秒ほど | |||
| 輸送方向 | LからRへ,またはRからLへ,オプション | |||
| PCBの厚さ | ミニ 0.4mm | |||
| ステップピッチ選択 | 1〜4 (ステップピッチは10mm)わかった | |||
| コミュニケーション | SMEMA | |||
| 機械の寸法 | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| 体重 | 約160kg | 約200kg | 約240kg | 約260kg |
