| ブランド名: | HSTECH |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

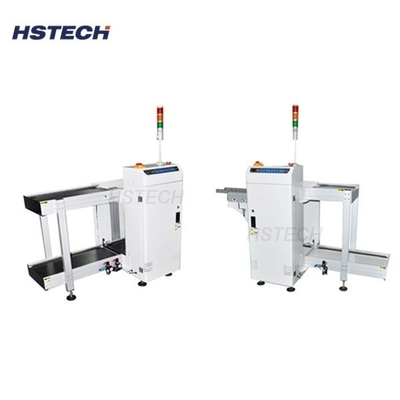

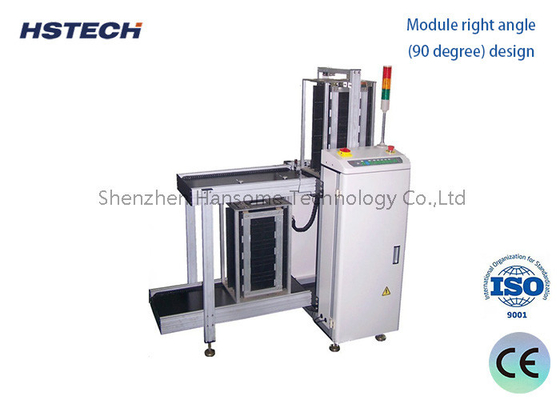

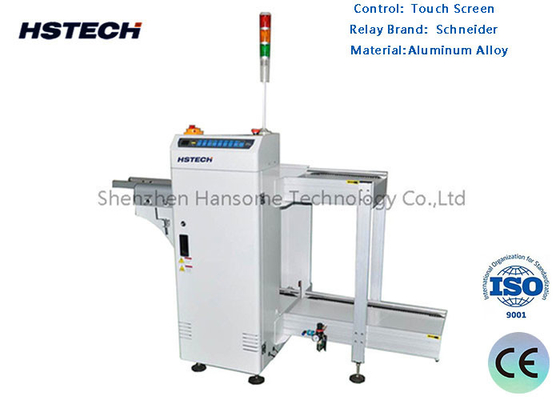

高品質のダブルトラック6マガジン 負荷能力 PLC制御システムを持つPCB卸機
PCB ローダー 導入:
この装置は,双軌装置から同時に2つのマージンにPCBを収集するために使用されます.
卸荷機の動作原理
ボード受領メカニズム
SMT卸料機は,ロボットやコンベアベルトなどのボード受信メカニズムを使用して,マウントから搭載されたPCBを外します.
通常は真空吸着で PCBをしっかりと固定します
移転メカニズム
解荷機は接続されたPCBを指定された出力または次のステーションに転送します.
部品の位置偏差を避けるため, PCB の水平安定性は転送プロセス中に維持されます.
正確な位置付け
卸料機は通常,PCBの位置と角度をリアルタイムに監視するための視覚認識システムで装備されています.
制御システムは,フィードバックデータに基づいて,PCBの転送と配置を正確に制御できます.
高度な自動化
現代のSMT卸荷機の多くは,手動の介入なしに完全に自動操作が可能になりました.
PCBは 組み立てから次のプロセスに迅速かつ効率的に転送できます
乗組員との連携
卸荷機の作業順序は,前の装着機と調整する必要があります.
PCBが1つのプロセスから次のプロセスに継続的かつシームレスに転送できるようにする.
特徴:
1PLC制御システム
2双軌と二重リフトプラットフォームの設計
36 マガジン 読み込み能力
4設計されたガス回路は,円滑かつ安定してPCBを転送
5標準的なSMEMA
仕様:
| タイプ | DU-250 | DU-300 | DU-400 | DU-500 |
| 電源 | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| 空気供給 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| PCB サイズ (mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCBの方向性 | 左から右へ 右から左へ | 左から右へ 右から左へ | 左から右へ 右から左へ | 左から右へ 右から左へ |
| マガジンサイズ (mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| ステップピッチ (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| 輸送高度 (mm) | 900±20 | 900±20 | 900±20 | 900±20 |
| 送信速度 | 6m/S | 10m/S | 10m/S | 10m/S |
| メインモーターパワー | 440W | 440W | 440W | 440W |
| 機械のサイズ (mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| 体重 (kg) | 320 | 350 | 380 | 410 |
