商品の詳細

家へ製品

高耐磨力リモコン制御自動溶接ロボット溶接精度 ±0.01mm 線内THTDIP AOI 波溶接後

ブランド名:	HSTECH
モデル番号:	AIS300
Moq:	1セット
価格:	negotiable
支払条件:	T/T、ウェスタンユニオン
供給能力:	月に50セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

製品名:

波溶接後,インライン THT DIP AOI

保証:

1年

コントロール:

タッチスクリーン

ピーシー:

三菱

リレーブランド:

シュナイダー

光電子スイッチ:

オムロン

材料:

アルミニウム合金

状態:

新しい

応用:

電子アセンブリ

OEM/ODM:

利用可能

総電力:

2600w

電源:

AC220V

空気圧:

4～6bar

取り付け精度:

±0.01mm

パッケージの詳細:

木製のパッケージ

供給の能力:

月に50セット

ハイライト:

高耐磨性自動溶接ロボット

リモコン制御インライン THT DIP AOI

マウント精度 ±0.01mm 波溶接機

製品説明

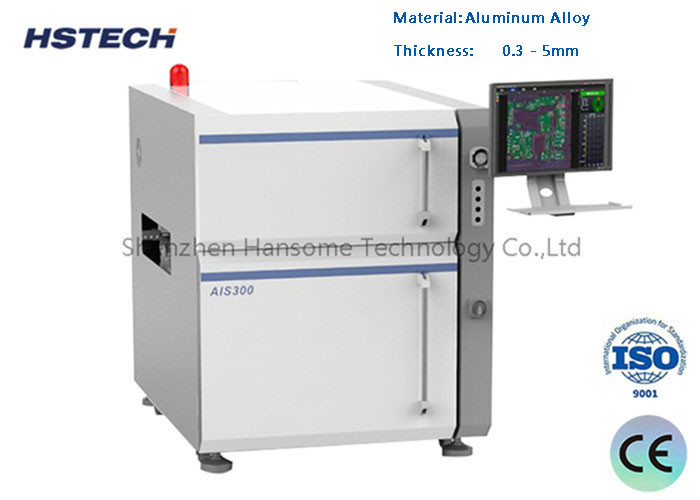

高耐摩耗性リモコンインラインTHT DIP AOIウェーブはんだ付け後

THT（スルーホール技術）DIP（デュアルインラインパッケージ）生産ラインにおけるウェーブはんだ付けプロセス後の高度な自動光学検査システム。

技術仕様

モデル	AIS300	AIS301
PCBサイズ	50x50mm～430x380mm	50x50mm～350x350mm
厚さ	0.3～7.0mm
反り範囲	<4mm
部品の高さ	上部150mm、下部25mm
カメラ	5MP、カラー、CCD
光源	RGB
FOV	45*37mm
解像度	20um
検査速度	0.23秒/fov	0.25秒/fov
オペレーションシステム	Ubuntu 14.04 LTD 64bit
産業用PC	CPU Intel i5、独立グラフィックカード、12G DDR、256SSD
ディスプレイ	22インチFHD LCD
モーション	高精度リニアアクチュエータ
電源	AC220V、1KW
空気圧	>0.5Mpa
寸法（LHW）	110016301350mm	110012801300mm
正味重量	800kg	700kg

検査能力

部品実装欠陥: 欠落、ローリング、オフセット、損傷、スキュー、冗長、汚れ
はんだ欠陥: 過剰、不足、ブリッジ、フットなし、はんだ欠落、濡れ不良
追加機能: バーコード、QRコード、OCR認識

高度な機能

コアアルゴリズム: 人間のような検査能力を備えた畳み込みニューラルネットワークアルゴリズム
高耐摩耗性: 産業環境向けの耐久性のある構造
広い検査エリア: さまざまなPCBサイズとの高い互換性
高い検査率: 信頼性の高いパフォーマンスのための低い誤検出率
安定したプラットフォーム: 安定性を高めるための大理石ベース
精密モーション: 高速かつ高精度なデュアルXYリニアアクチュエータ
高度なトレーニング: 超大型サンプルセットを使用したユーザー自己トレーニングモデルをサポート

アプリケーション

このインラインTHT AOIシステムは、DIP生産ラインのウェーブはんだ付け機後に使用され、誤ったユニットを修正し、修理と時間を削減し、合格率を効率的に向上させます。テレビのメインボード、PCのメインボード、電源ボード、産業用制御ボード、小型家電製品、その他のPCBアセンブリの検査に広く使用されています。
