| ブランド名: | HSTECH |
| モデル番号: | HS-250LD |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

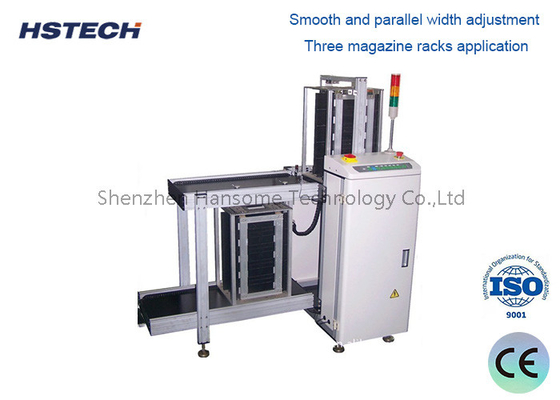

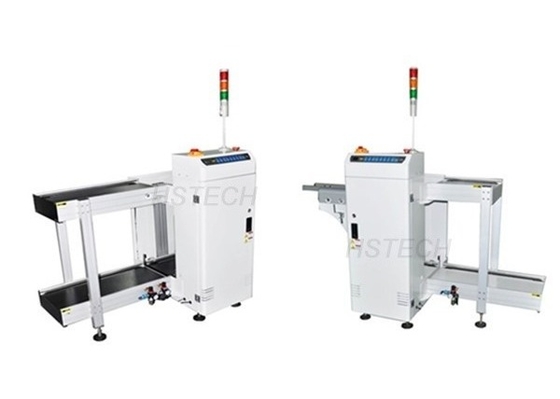

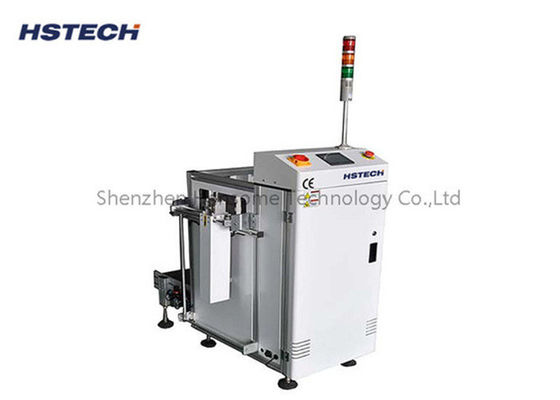

パナソニック PLC PCBローダー SMT生産ラインの開始
適用する
この機械は,PCBをマガジンから下流機械のコンベヤーに押し出すことで,SMT生産ラインの開始に使用されます.
PCB (プリント回路板) ローダーは,PCB組立プロセスにおける重要な機器です.無人PCBを生産ラインまたは機械に自動的にロードするように設計されています.例えば,ピック・アンド・プレイス・マシンや溶接システム.
F についてエイチャー
1真の色タッチスクリーン制御
2ミツビシ・PLC
3貯蔵庫容量:上部 1,下部 1,またはカスタマイズ
4選択ピッチ: 10mm,20mm,30mm,40mm
5,PCB輸送方向:L - R,またはR - L,オプション
6手動/自動走行モードの選択
7前列固定または後列固定,オプション
8SMTアプリケーションの標準高さ (920±20mm)
9塔のライトディスプレイ
10SMEMA信号
仕様
| モデル | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 電圧 | AC110V/220V,50/60Hz,単相,最大300A | |||
| PCBの寸法 | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ (((530*390) | (50*50) ~ (((530*460) |
| マガジン寸法 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 空気供給 | 0.4~0.6Mpa | |||
| 輸送高度 | 920±20mm 標準 | |||
| 積載時間 | 6秒 | |||
| マガジン交換時間 | 20秒ほど | |||
| 輸送方向 | LからRへ,またはRからLへ,オプション | |||
| PCBの厚さ | ミニ 0.4mm | |||
| ピッチ | 1〜4 ((10mm ステップ)わかった | |||
| コミュニケーション | SMEMA | |||
| 機械の寸法 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 体重 | 約140kg | 約180kg | 約220kg | 約230kg |
申請
製造ライン:PCBが組み立てられ,テストされ,溶接される電子機器製造施設で使用されます.
プロトタイプ作成: 小量のPCBを処理するために,実験室や小規模生産環境で役立ちます.
利益
生産効率の向上: 手動的なロードに関連したダウンタイムを削減し,よりスムーズなワークフローを可能にします.
一貫性: PCB の負荷の一貫性があり信頼性の高い方法を提供し,損傷または不整列のリスクを軽減します.
労働省: 労働者が他の重要な作業に集中できるように,手作業の必要性を最小限に抑える.
