商品の詳細

Created with Pixso. 家へ Created with Pixso. 製品 Created with Pixso.
PCBの積込み機
Created with Pixso.

SMT生産用SMEMA信号搭載、6秒ローディング時間、True Colorタッチスクリーン制御PCBローダー

名前

SMT生産用SMEMA信号搭載、6秒ローディング時間、True Colorタッチスクリーン制御PCBローダー

ブランド名: HSTECH
モデル番号: HS-250LD
Moq: 1セット
価格: negotiable
支払条件: T/T、ウエスタンユニオン、
供給能力: 月に50セット
詳細情報
製品説明
詳細情報
起源の場所:
中国
証明:
CE
製品名:
PCBの積込み機
色:
白
電源:
AC110V/220V,50/60Hz
ピーシー:
パナソニック
リレー:
シュナイダー
光電気スイッチ:
オムロン
パッケージの詳細:
木製のパッケージ
供給の能力:
月に50セット
ハイライト:

True Color タッチ スクリーン コントロール PCB ローダー

,

SMEMA シグナルPCBローダー

,

装填時間6秒のSMTマガジンローダー

製品説明
高品質トゥルーカラートッチスクリーン制御PCBローダー（SMEMA信号付き）
MITSUBISHI PLCを搭載したトゥルーカラートッチスクリーン制御PCBローダーで、SMT生産ラインの自動化を実現します。
アプリケーション
この機械は、SMT生産ラインの開始時に設計されており、マガジンから下流の装置のコンベアにPCBを自動的に押し出します。
仕様
モデル HS-250LD HS-330LD HS-390LD HS-460LD
電圧 AC110V/220V、50/60Hz、単相、最大300A
PCB寸法 (50×50)~(350×250) (50×50)~(455×330) (50×50)~(530×390) (50×50)~(530×460)
マガジン寸法 355×320×565 460×400×565 535×460×565 535×530×565
空気供給 0.4~0.6Mpa
搬送高さ 920±20mm（標準）
ローディング時間 6秒
マガジン交換時間 約20秒
搬送方向 LからR、またはRからL（オプション）
PCB厚さ 最小0.4mm
ピッチ 1-4（10mmステップ）
通信 SMEMA
機械寸法 1100×780×1200 1400×860×1200 1500×920×1200 1600×1120×1200
重量 約140kg 約180kg 約220kg 約230kg
主な特徴
  • トゥルーカラートッチスクリーン制御インターフェース
  • 信頼性の高い動作のための三菱PLC
  • マガジン容量：上1、下1、またはカスタマイズオプション
  • 選択可能なピッチ：10mm、20mm、30mm、40mm
  • PCB搬送方向：L-RまたはR-L（オプション）
  • 手動/自動運転モード選択
  • フロントレール固定またはリアレール固定（オプション）
  • SMTアプリケーションの標準高さ（920±20mm）
  • ステータス表示用のタワーライトディスプレイ
  • SMEMA信号互換性
アプリケーションシナリオ
  • 電子製造: 電子製品の生産ライン、特に実装機や溶接装置の前にあるローディングプロセスで広く使用されています。
  • 効率的な生産: 大量生産環境での人件費を削減し、生産効率を向上させます。
  • 多品種少量生産: さまざまなPCBタイプ間の迅速な切り替えを必要とする生産ラインに最適です。
選択の考慮事項
  • 生産能力: 生産要件に基づいて適切なローディング速度と容量を選択してください
  • 機器の互換性: シームレスな統合のために、既存の生産設備との互換性を確認してください
  • 操作の容易さ: トレーニングコストを最小限に抑えるために、操作とメンテナンスが容易な機器を選択してください
製品画像

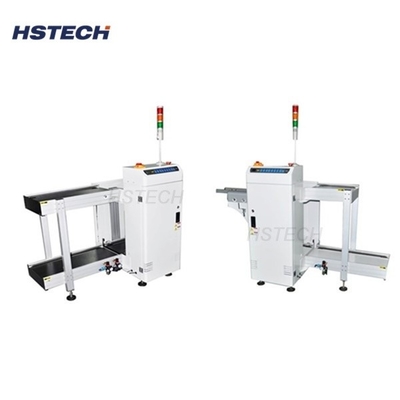

PCB Loader front view showing touch screen control panel and magazine system PCB Loader side view displaying industrial construction and conveyor system PCB Loader operational view showing PCB handling mechanism
