PCBのパネルを外す装置
Created with Pixso.

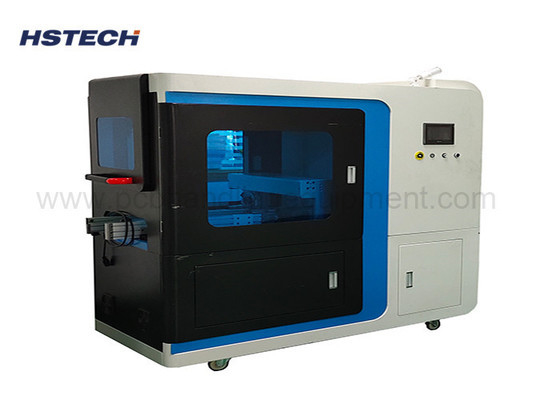

インラインVカットPCBデパネルリングマシンw/線形&円形刃の固定装置

インラインVカットPCBデパネルリングマシンw/線形&円形刃の固定装置

ブランド名: HSTECH
モデル番号: HS-F550
Moq: 1セット
価格: 交渉可能
支払条件: T/T,ウェスタンユニオン,マネーグラム
供給能力: 月に100個
詳細情報
起源の場所:
中国
証明:
CE,RoHS
製品名:
インラインVカットPCB分離機
他の名前:
PCBのdepaneling機械
丸い刃の大きさ:
Φ125*30*3mm
線形刃のサイズ:
420*45*6mm
切る厚さ:
高速鋼材の切削ツール
適用する:
Tic Tac Toe 接続されたPCBパネル
動作電圧:
AC220v、50/60Hz
保証年:
1 年
パッケージの詳細:
木製のケースで 防護用泡
供給の能力:
月に100個
製品説明

線形と円形ブレードフィクチャー 配備されたインラインVカットPCBデパネルリングマシン



記述


このPCB分離機は,完全に自動的なインラインV切断型PCB分離機です,それは自動PCBロードを達成するためにPCBロードを使用します,そしてベルトは,X軸とY軸のためのPCBを輸送します 自動で線形刃と円形刃を組み合わせて分離.

自動PCB分離機です. この機械は,PCBを分離するマシンです.



特徴

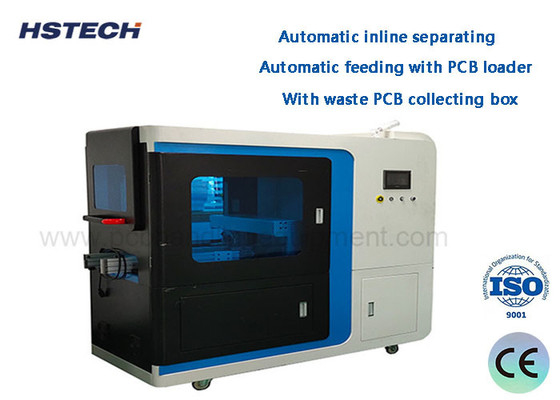

1自動線間分離

2自動でPCBロードで供給し,自動X軸とY軸の方向を切り離します.

3廃棄物PCB収集ボックス

4分離後に収集するための輸送ベルト.

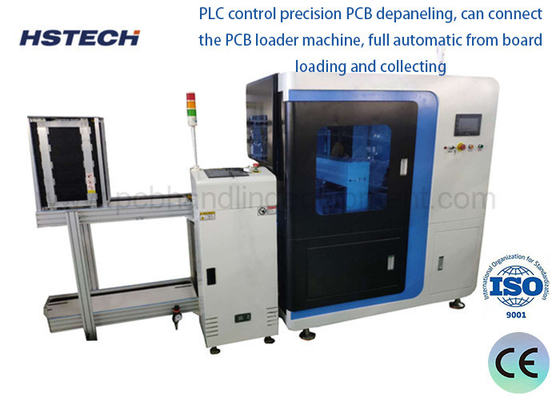

5, PLC制御精度 PCBデペンネリング,PCBロードマシンを接続することができます,ボードのロードと収集から完全な自動.

6PCBを手動でロードする労働を節約し,効率と精度を高めます.

7異なるタイプのボードを分離する際に,保存されたデータをインポートするだけで,非常に便利です.

8移動型バード板の分離方法,超低切断力ストレスは,双面部品のPCBに適しています.
9装置は赤外線カーテンセンサーで 高度なセキュリティです

10,台湾ブランド TBIリードスクリュー,滑らかで簡単に調整されます.
11高速の日本製の鋼鉄で 繰り返し磨くことができます
12機械はSMEMA単体を追加し,自動ロードを達成するためにPCBローダーを接続することができます.



仕様



モデル HS-F550
切断長さの効率 0〜500mm
隔離幅 ≤ 300mm
丸い刃の大きさ Φ125*30*3mm
線形刃の大きさ 420*45*6mm
刃の厚さ 0.3-0.6mm
分離速度 調節可能
切断厚さ ≤2mm
刃材 海外の高品質の鋼刃
生産能力 100千個/日
電圧 AC110V/220V
空気圧 0.5-0.8Mpa
パワー 1.1KW
機械の寸法 1500*550*1550mm
体重 325KG



SMT生産ライン機器:



1プログラムによって編集された機器は,指定された部品位置に組み立てられた部品を使用します.SOP 28pin以上 (高速機械の部品を含む) を装着できるロール梱包部品のディスクまたはチューブ. 高いマウント精度,多様性,しかし,マウント速度は高速マシンに劣る.
2. リフロー溶接: SMT溶接パスタまたは赤い粘着剤を使用して,適切な温度プロファイルを設定して溶接パスタと部品が溶接動作を完了できるようにします.
3放出: 送電線を通って,ボードがマージンに集められます.
