HS-GH5331R:SMTバックエンドプロセス,LEDストライプライト溶接,リフロー&ウェーブ溶接のための自動溶接ロボット

HS-GH5331R:SMTバックエンドプロセス,LEDストライプライト溶接,リフロー&ウェーブ溶接のための自動溶接ロボット

ブランド名: HSTECH
モデル番号: HS-GH5331R
Moq: 1セット
価格: 交渉可能
支払条件: T/T,ウェスタンユニオン,マネーグラム
供給能力: 月100セット
詳細情報
起源の場所:
中国
証明:
CE
製品名:
ロボット製の溶接機
保証:
1 年
コントロール:
タッチスクリーン
PLC:
三?? 市
リレーブランド:
シュナイダー
光電子スイッチ:
オムロン
材料:
アルミ合金
条件:
新しい
厚さ:
0.6-4.0mm
シグナル:
SMEMA
適用する:
電子アセンブリ
色:
シルバー
制御システム:
PLC
OEM/ODM:
入手可能
電力消費量:
200W
電源:
AC220V
空気圧:
4~6bar
スピード:
200~300個/分
タイプ:
オートマティック
体重:
220/240KG
パッケージの詳細:
木製のパッケージ
供給の能力:
月100セット
製品説明

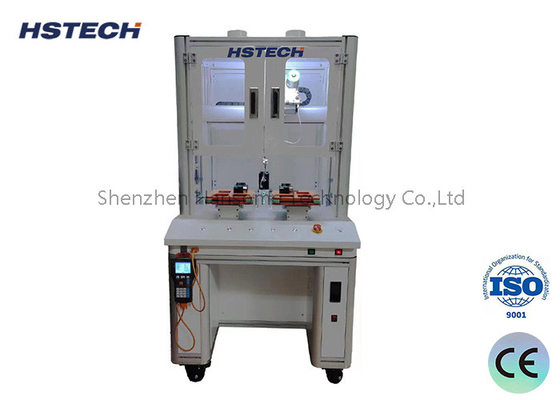

HS-GH5331R:SMTバックエンドプロセス,LEDストライプライト溶接,リフロー&ウェーブ溶接のための自動溶接ロボット



機械の紹介

この自動溶接機は4軸操作で,回転と単一の溶接頭,電子機器製造業界では 盲点溶接が可能です 流回溶接や波溶接ではできません混合回路板,熱感のある部品,およびSMTバックエンドプロセスの敏感なデバイスに特に適しています.また,PCB溶接線,充電器プラグ,溶接,コネクタプラグDCターミナル,LEDストライプライトの溶接など



わかった技術的な詳細

モデル HS-GH5331R
X/Y1,Y2/Z 作業範囲 500*300*300*100mm
R 軸 360°
XYZ 速度 最大300mm/s
ドライブシステム ステップモーター + タイムベルト
繰り返す精度 ±0.02mm
操作方法 オート
プログラミング マニュアルプログラミング (教員ペンダント)
制御システム 恒常制御システム
コントロール コントロールボード
プログラム保存 処理データ"千セットを保存し,1つの処理ファイルは最大3Mのストレージスペース (5,000の処理ポイント) を占めています
ファイル格納スペース 手持ちボックス 256M,オフラインカード 32M,単一の処理ファイル最大 3M ストレージスペース (100,000 処理ポイント)
体重 85kg
サイズ (L*W*H) 516*585*800mm
電源 220V 50-60Hz 350W
温度制御範囲 0~550°C
鉄の先端の清掃 空気浄化/空気
外部インターフェース USB + RS232
溶接方法 ポイント溶接/ドラッグ溶接
作業温度/ 5~40°C
湿度 /20~90% RH



特徴

1柔軟な溶接方法,スポット溶接,レグ溶接,その他の機能

2機械の腕はアルミニウムプロファイルで,変形や生地がない,安定した動作です.

3. デバイス書き込み作業プログラムは,ポイントからポイント,ポイントからブロックコピーを実行し,プログラミング時間を短縮することができます;

4. 装置は自動清掃機能を持っています.

5精密なステップモーターで動かされる



機械の詳細

HS-GH5331R:SMTバックエンドプロセス,LEDストライプライト溶接,リフロー&ウェーブ溶接のための自動溶接ロボット 0HS-GH5331R:SMTバックエンドプロセス,LEDストライプライト溶接,リフロー&ウェーブ溶接のための自動溶接ロボット 1

適用する

自動溶接機は主に電子機器製造産業で使用される.主に,リフロー溶接と波溶接で達成するのが難しいプロセスプロセスと溶接加工に使用されます.混合回路板,熱感のある部品,およびSMTバックエンドプロセスの敏感なデバイスに特に適しています.充電プラグの溶接自動溶接ロボットが手動溶接を代替し,作業効率と溶接質を向上させる.
