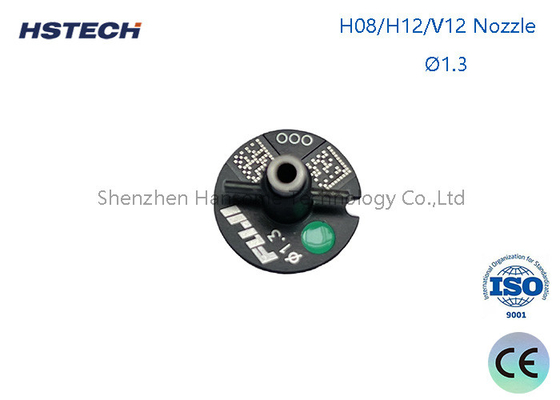

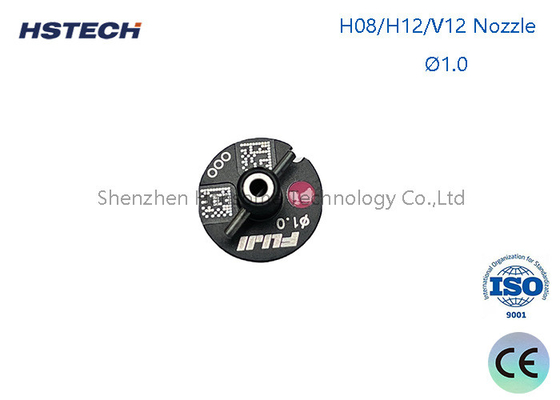

オリジナル 新型 SMT NOZZLE FUJI NXT H08M SMD コンポーネント用 コンプリート

オリジナルニューSMTNOZZLE FUJI NXT H08M SMDコンポーネント用 完全な仕様とモデル

紹介する
SMTノズルはパッチヘッドに設置され,部品パッチをピックアップして回路板にマウントするために使用されます.回路板の小型化と高密度の部品により,位置付け機械の精度に より高い要求が課されていますSMTノジルの精度と品質に対する要求も高まっています

SMT (Surface Mount Technology) ノジルは,電子部品の自動配置機器で使用される重要なツールであり,小型電子部品を拾い,配置するために使用されます.異なるニーズに応じてSMTノズルの多くの種類があります.共通しているのは:

さらに,回転用ノズル,肘用ノズルなど,特定の配置要件に応じて選択して使用できるいくつかの特殊なノズルがあります.異なるサイズと形状の電子部品に異なるノズルが適していることに注意してください.適正なノズルの種類を選ぶことは,配置作業の効率性と質にとって非常に重要です.

ノズルの形

吸入ノズルの形状には,四角孔,丸い穴,V格子などが含まれます.カスタム製の吸入ノズルは,材料の形状に基づいて平らな吸入点を通常選択します.材料 の 溝 に 伸縮 し て 平ら に 吸い込める 伸長 し た 吸い込み 噴出口 に 作ら れ て いる 噴出口 も い ます材料の縁に基づいて戻り形に作られ,両面吸い点に作られることもあります.端が平らで,真ん中が不均等であれば,橋を建てる必要があります.粘着 し て 消す こと が 難しい 材料 も ある吸入ノズルの壁にいくつかの溝を作ったりゴムヘッドを作ったりします
SMTノズルの使用中に,ノズルをリサイクルし,生産コストを削減できるように清掃と保守に注意を払うべきである.

FUJIのノズルのモデル部品

H08M 3.7 ノズル

H08M 7.0 ノズル

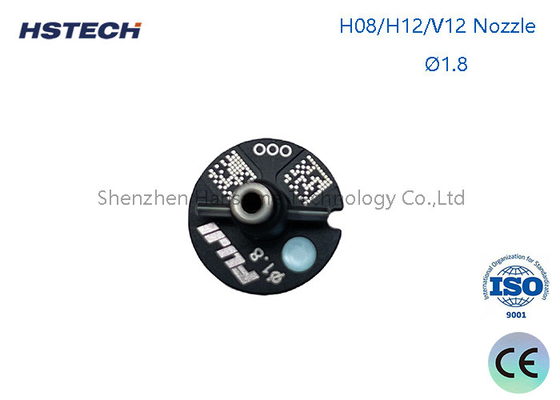

H08M 1.8 ノズル

H08M 2.5 ノジル

H02F 10.0G ノズル AA6NF04

H02F 7.0G ノズル AA6NE0

H02F 7.0G ノジル

SMTノズルが部品を拾うのに失敗する理由

(1) 真空負圧が不十分である.吸着ノズルが部品を拾うとき,吸着ノズルで一定の負圧が発生する.吸入ノズルに部品を吸収する吸入ノズルによって拾われた部品が異常であるかどうかを判断するために,負圧検出方法は一般的に使用されます.センサー検出値が一定の範囲内にあるとき吸着力が正常だとか 吸着力が不十分だとか

(2) 吸気ノズルは磨かれている. 吸気ノズルの変形,詰まり,損傷は,十分な空気圧を引き起こし,部品が吸えなくなる.したがって,吸気ノジルの磨損程度を定期的に確認し,重症なノジルを交換する必要があります..

(3) 給餌器の影響,給餌器が不十分な給餌 (給餌器具が損傷),材料ベルトの穴が給餌器具に引っかかっていない,給餌器具の下には異物があります.周縁帯が磨かれている)蓋,スプリング,その他の操作メカニズムが変形したり,腐ったりして,部品が横から吸い取られ,立ち上がったり,吸い取れなくなる可能性があります.定期的な検査を行い,多くの部品の廃棄物を避けるため,問題に対処する必要があります..

(4) 吸い上げの高さの影響.理想的な吸い上げ高さは,配置機械のノズルが部品の表面に接触し,その後0.05mmを押し下ろすときです.沈み込みの深さが大きすぎると材料は買えません.特定の部品の吸着状態が良くない場合,吸着高度は少し上向きに調整できます.例えば 0.05ミリ

(5) 入力材料の問題.一部のメーカーが製造するチップ部品のパッケージには品質の問題がある.例えば,穴間が大きい.紙テープとプラスチックフィルムの粘着が大きすぎる採取できない可能性のある理由
