起源の場所: | 日本 |
ブランド名: | JUKI |
証明: | CE |
モデル番号: | 504 |
最小注文数量: | 5パーセント |
---|---|
価格: | Negotiable |
パッケージの詳細: | 固定 プラスチック 紙箱 |
受渡し時間: | 1-3 営業日 |
支払条件: | T/T,ウェスタンユニオン,マネーグラム |
供給の能力: | 10000個/月 |
製品名: | SMTのノズル | ノズルの頭: | JUKI 540 ノズル |
---|---|---|---|
使用: | SMT生産ライン | 材料: | セラミック+タングステン鋼 |
条件: | 100% オリジナルかコピー新品 | 保証: | 1 年 |
ハイライト: | 精密セラミックSMTノズル,JUKI 2000シリーズ SMTノズル,JUKI 504 SMT ノズル |
JUKI 2000シリーズ用JUKI 504用の汎用精密セラミックSMTノズル
特徴
1高品質の製造:富士ノズルは,高品質と信頼性で知られています.彼らは高品質の材料で作られています.性能と耐久性を確保するために精密な加工と試験を受けます電子製造産業の厳しい要求を満たす信頼性の高いノズルを供給することに コミットしています
2多機能性:フジノズルは幅広い適応性を有し,さまざまなサイズとタイプのコンポーネントを処理するために使用できます.それらはさまざまなSMT機器とプロセスに適しています.SMT機械を含む.富士ノズルは,レジスタ,コンデンサ,チップなどのチップ型のコンポーネントをピックアップし,マウントするために使用できます.
3高精度位置付け:フジノズルの設計は精密で,優れた位置付け能力を持っています.プリント サーキット ボード の 標的 位置 に 部品 を 精確 に 選んで 配置 する こと が できるこの高精度な位置付けは,生産効率と品質を向上させるのに役立ちます.
4. 迅速な交換: 富士ノズルの設計は,簡単に交換し,維持することができます. 電子製造プロセスでは,組み立て要件と部品タイプに応じてノズルを交換する必要があります.富士ノジルの迅速な交換機能により ダウンタイムは短縮され 生産効率も向上します

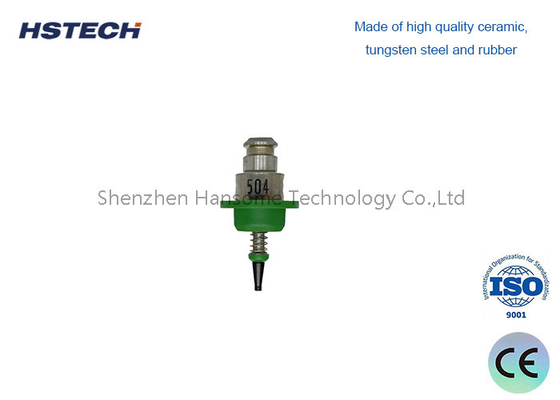

このJUKI 504ノズルは,JUKI 2000シリーズチップマウンターに使用されています. SMDのピックと場所のために,それは高品質のセラミック,ウルガム鋼とゴムで作られています.
仕様
ブランド | JUKI |
使用 | SMDチップマウンタ |
吸入孔 | シングル |
ノズルのベース | タングメン鋼 |
部品数 | E36037290A0 |
ノズルの種類 | 504 |
チップマウンタ | 20000シリーズ |
ノズルの大きさ | 31×16mm / 1.22×0.63インチ (高さ×直径) |
ノズルの色 | スライバーとグリーン |
材料 | タングメン鋼+ゴム+セラミック |
体重 | 8g/0.353オンス |
パッケージ | パーソナライズド ブリスターとカートンボックス |
SMT (Surface Mount Technology) のノズルは,自動化されたSMT機器で使用される重要な部品です.主な機能は,フィッダーから表面マウントコンポーネントを取り出し,PCBボードにそれらを置くことです吸入ノズルの構造原理は以下のとおりである.
1膨張原理:吸入ノズルは通常,膨張原理を採用し,ノズルの内部で負圧を生成または適用してSMT部品を吸収します.通常,吸入ノズルの内部には穴があります.空気源と真空システムに接続されている.吸気要素が必要であれば,穴に負圧が施され,吸気ノズルを負圧環境にする.
2. 吸気カップ構造:吸気ノズルの端には通常,吸気カップが装備されており,複数の小さな穴があります.吸気ノズルの空間に負圧が施されたとき,吸気ノズルの穴に負圧が施されます.空気が吸入カップの小さな穴から吸入されます.吸気カップは,通常,様々なサイズや形状の部品を収容するために柔らかい材料で作られています.
3接触原理:ノズルの吸管がSMT部品の表面に接触すると,負圧により吸管と部品の間にシールが形成される.部品がノズルにしっかりと吸収されるようにするこのプロセスでは,ノズルとコンポーネントの間の接触力はちょうど正しいもので,コンポーネントに損傷を回避しながら十分な吸収力を維持する必要があります.
JUKI 2000シリーズ ノズルのモデル
E36087290A0 JUKI NOZZLE 500 ASSY について1.0×05
E36007290A0 JUKI NOZZLE 501 アセンブリ 0.7×04
E36017290A0 JUKI NOZZLE 502 アセンブリ O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 アセンブリ O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 アセンブリO 1.6/O 10
E36047290A0 JUKI NOZZLE 505 アセンブリ O 3.5/O 17
E36057290A0 JUKI NOZZLE 506 アセンブリ O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 アセンブリO 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 アセンブリO 9.5/O 8.0

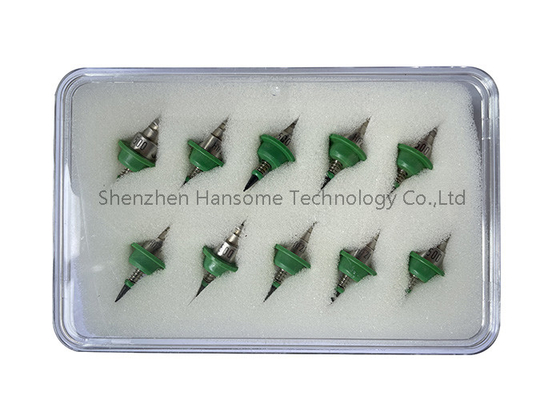

包装について
