起源の場所: | 中国 |
ブランド名: | HSTECH |
証明: | CE |
モデル番号: | HS-UD330 |
最小注文数量: | 1SET |
---|---|
価格: | Negotiable |
パッケージの詳細: | 木のパッケージ |
受渡し時間: | 15~20の仕事日 |
支払条件: | D/P、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1ヶ月あたりの200セット |
製品名: | PCBの荷役 | 他の名前: | SMTライン荷役 |
---|---|---|---|
PCBのサイズ: | 50*50~450*330mm | 時間の荷を下すPCB: | 約6秒 |
そのうちに雑誌の変更: | およそ30秒 | 電源: | AC220V、50/60HZ |
PCBの厚さ: | ミニ 4mm | コミュニケーション: | SMEMA |
ハイライト: | 3冊の雑誌PCBリンク荷役,LEDボタンPCBリンク荷役,330mmの幅PCBの荷役 |

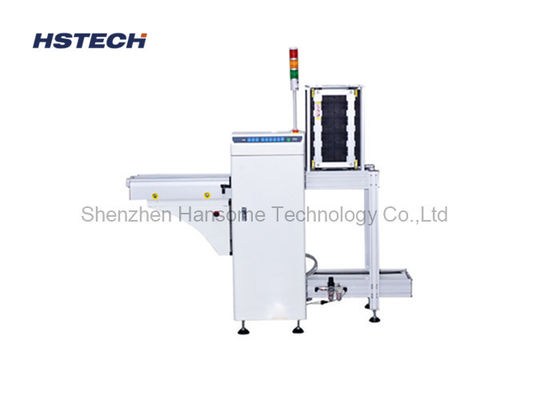

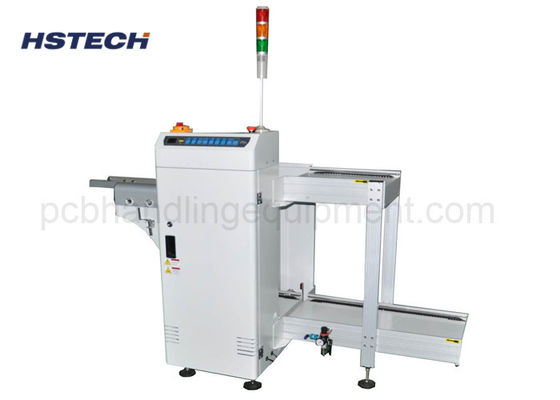

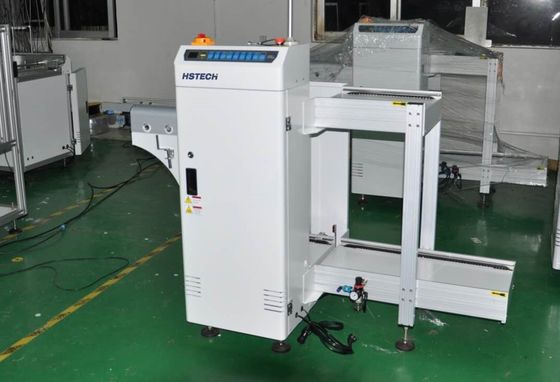

3雑誌330mmの幅LEDボタンのタッチ画面はPCBリンク荷役を制御する
適用
SMTの生産ライン、それはのついに使用された雑誌にPCBsを集めるためにこのPCBの荷役機械使用した。
特徴
1、三菱PLC
2の運転されるZDモーター。
3、より厚くコンベヤー ベルトを運ぶ。
4の終わる、上部1の雑誌、ボタンの側面2の雑誌を変えるための3冊の雑誌。
5の3 lolorライト表示とのLEDボタンの制御モード。
6、ステンレス鋼およびアルミニウム プロフィール機械構造、維持のために安定した、容易。
手動クランクとの7つの、滑らかなおよび平行幅の調節。
8の精密補助機関車押し雑誌へのpcbs
マガジン ラックをしっかり止める9つの、上および下の空気クランプ。
10、互換性があるSMEMA。
指定
機能 | この単位はPCBsの荷を下すために使用される。 |
輸送の高さ | 910±30mm |
PCBの搭載所要時間 | およそ6秒 |
そのうちに雑誌の変更 | およそ30秒 |
交通機関の方向 | L~R、かR~L |
操作 | 前部操作 |
トラック固定側面 | 前側(または指定するため) |
電源 | 220V、50/60Hz、±10% |
空気圧 | 4-6bar |
PCBの厚さ | 分0.4mm |
雑誌qty | 上部側面:1 PC、最下の側面:2 PC |
コンベヤーの速度 | 0.5-20M/minまたはカスタマイズされる |
ピッチの選択 | 1-4 (10mmピッチ) |
信号 | SMEMA |
モデル | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
有効なPCBの長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
機械次元 | 1900*800*1200mm | 2320*880*1200mm | 2620*940*1200mm | 2620*1080*1200mm |
雑誌のサイズ | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
重量 | 140kg | 220kg | 280kg | 320kg |
