起源の場所: | 中国 |
ブランド名: | HSTECH |
証明: | CE,TUV,ROHS |
モデル番号: | HS-P224 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 木箱 |
受渡し時間: | 7 - 15days |
支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
供給の能力: | 毎月100セット |
製品名: | 半自動スクリーン プリンター | 最大PCB寸法: | 350x280mm |
---|---|---|---|
ワーク テーブルのサイズ: | 500x320mm | 最高のフレーム サイズ: | 470x370~750x550mm |
機械サイズ: | 900x900x1680mm | 重量: | 300kgのまわり |
ハイライト: | はんだののりの点検の権利機械,はんだののりの老化機械 |

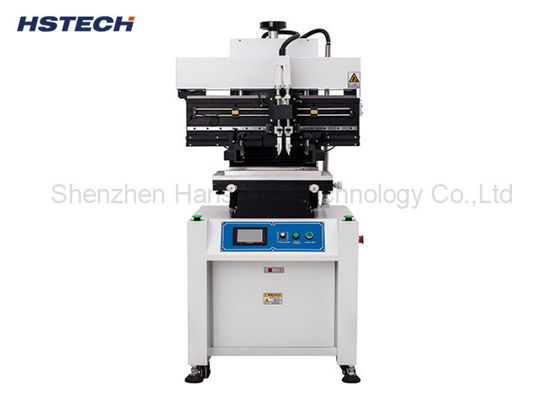

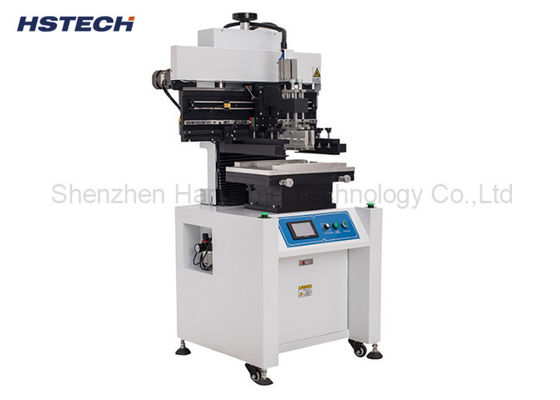

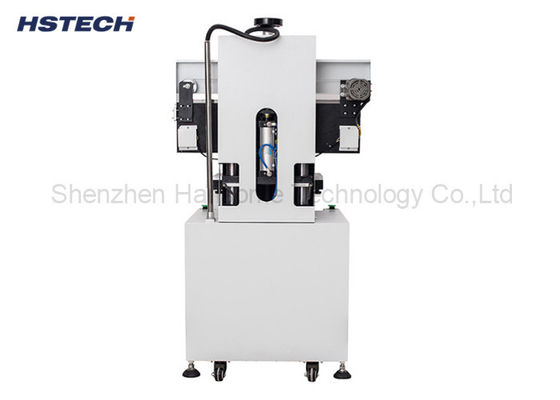

AC220V PLC制御システム ステンレス鋼半自動溶接ペストプリンター
紹介
この半自動溶接パスタ印刷機は,SMT生産ラインの開始時に,スクラパーで溶接パスタを印刷するために使用されます.
印刷する必要のあるPCBを印刷位置テーブルに固定します.そして,印刷機の左と右のスクラパーで鋼の網を通して溶接パスタまたは赤い接着剤対応パッドを印刷印刷後,PCBはコンベヤーを通って下流のピック&プレイスマシンに運ばれます.
仕様
モデル | HS-P224 |
製品名 | 半自動スタンシルプリンター |
最大PCBサイズ | 350×280mm |
印刷台のサイズ | 500×320mm |
ステンシルフレームサイズ | 470×370~750×550mm |
印刷精度 | ±0.02mm |
PCBの厚さ | 0.2~2.0mm |
スキージーの速度 | 0〜100mm/s |
繰り返す精度 | ±0.02mm |
電源 | 単相 AC220V/110V 50/60Hz |
機械の電源 | 100W |
空気圧 | 5〜7kg/cm3 |
機械のサイズ | 900*900*1680mm |
機械の重量 | 約300kg |
特徴
1機械はPLC制御システムを採用しています.
2機械が組み込まれている4桁のカウンター
3垂直構造で,スクリーンフレームは電力で垂直に上下に上げられ,線形ガイドによって印刷頭左と右の動きを横軸に動かす.
4画面のフレームは,異なる高度に対応するために上下調整できます.
54点ステンシル位置,印刷精度 ±0.02mm,柔軟なステンシルフレーム,異なるサイズステンシルを使用できます.
6鉛のないステンレススチールスクレーパーに便利で,200-350オプション.
7柔軟なPIN指でPCBの位置を把握し,双面PCBを印刷することができます.
8, LEDタッチスクリーンは,スクレーパー速度を調整することができます,また,高品質のHIWINブランド線形ガイドを使用します.
9画面に印刷速度を設定することができます,印刷速度が一貫していることを確認してください,印刷の厚さより均等に.
