| 起源の場所: | 中国 |
| ブランド名: | GKG |
| 証明: | CE,TUV,ROHS |
| モデル番号: | GLE |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木製パッケージ |
| 受渡し時間: | 7 - 15days |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 毎月100セット |
| 製品名: | 自動はんだののりプリンター | 他の名前: | 自動スクリーンの印字機 |
|---|---|---|---|
| PCBのサイズ: | 50×50~510×510mm | 輸送の高さ: | 900±40mm |
| 空気圧: | 4-6kgf/cmの³ | I/O インターフェース: | SMEMA |
| ハイライト: | はんだののりのウォーミングアップ機械,はんだののりの点検の権利機械 |
||

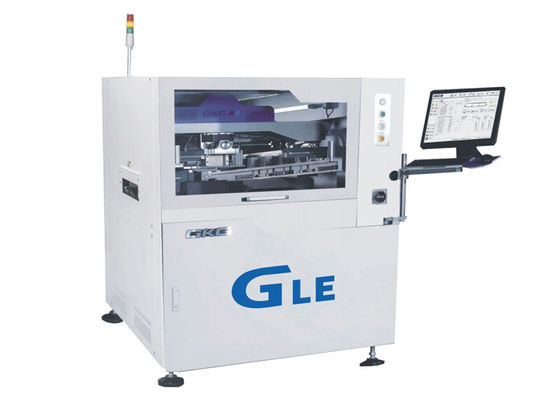

精密01005 0.3Pitch CCDデジタル カメラSMTのはんだののりのステンシル プリンター
導入
GLEの自動はんだののりの印字機はSMTの大規模な適用のための上限機械である。GtSの幅は2830mmだけである。それは完全に01005,0.3pitchの印刷プロセス条件を満たすことができ、他の良い間隔、高精度および高速である。
指定
| モデル | GLE |
| 最高PCBのサイズ | 510x510mm |
| 最低PCBのサイズ | 50x50mm |
| PCBの厚さ | 0.4-6mm |
| 最高板重量 | 5kg |
| 輸送の高さ | 900±40mm |
| 板端のギャップ | 2.5mm |
| 板高さ | 23mm |
| 輸送の方向 | L-R、R-L |
| 転送速度 | 最高1500mm/sのプログラム制御 |
| 輸送方法 | 1つの段階 |
| 幅の調節 | 自動 |
| 入力/出力インターフェイス | SMEMA |
| PCBの位置（サポート方法） | 磁気ピン/サポートblock/up-downテーブル |
| システムを締め金で止めるPCB |
上に締め金で止めることに特許を取られる
|
| 側面の締め金で止めること | |
| 吸着機能 | |
| 印刷物のスナップ |
0-20mm
|
|
印刷モード
|
1つ/二度
|
|
印刷物の速度
|
10-200mm/sec
|
|
印刷モード
|
1 /Twice
|
|
スクイージのタイプ
|
ゴム製/steelのスクイージの刃（角度45°/55°/60°）
|
| 印刷物圧力 | 0.5-10kg |
| 型板のframのサイズ | 470*370mm~737*737mm |
|
クリーニング システム
|
雨タイプ クリーニング システムの垂れる
|
| 補強された真空の吸収 | |
| 乾燥した、ぬれた真空3モード | |
|
CCD FOV
|
10x8mm
|
| 基準マークのタイプ | 標準的な基準マークの形 |
| パッド | |
| 穴 | |
| カメラ システム | アップ/ダウン光学構造を見なさい |
| CCDのデジタル カメラ | |
| 幾何学パターン マッチ |
機械性能
| モデル | GLE |
| 位置の正確さを繰り返しなさい | ± 12.5um@6、CPK≥2.0 |
| 印刷物の正確さ | ± 20um@6、CPK≥2.0 |
| プリント サイクルの時間 | <7.5秒 |
| 実際のはんだののりの印刷位置の繰り返しの精密を確認するために第三者の試験制度（CTQ）に基づく | |
全機械指定
|
電源
|
AC:220±10%、50/60HZ、3.0KW
|
|
空気圧
|
4~6 kgf/cmの²
|
|
空気消費
|
5L/minのまわり
|
|
実用温度
|
-20℃~+45℃ |
|
作動の湿気
|
30%~60%
|
|
機械次元（タワー ライトなしで） |
1240 （L） X 1410 （W） X 1500の（H） mm
|
|
機械重量
|
およそ:1100Kgのまわり |
特徴
1のプラットホームを持ち上げるGKGの特別な調節。安定した、調節すること容易それはquicklyadjust別の厚さのPCBの高さを持ち上げるピンできる。
