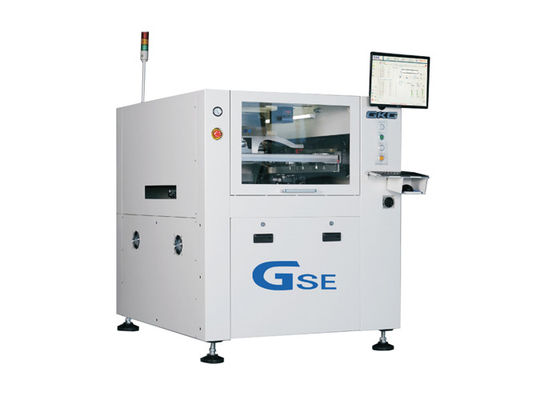

PC制御はんだののり機械SMTステンシル プリンター自動幅の調節

PC制御はんだののり機械SMTステンシル プリンター自動幅の調節
PC制御はんだののり機械SMTステンシル プリンター自動幅の調節

大画像 :  PC制御はんだののり機械SMTステンシル プリンター自動幅の調節

商品の詳細:
起源の場所: 中国
ブランド名: GKG
証明: CE,TUV,ROHS
モデル番号: GSE
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiation
パッケージの詳細: 木製パッケージ
受渡し時間: 7 - 15days
支払条件: トン/ Tは、ウェスタンユニオン、マネーグラム
供給の能力: 毎月100セット
詳細製品概要
製品名: 自動スタンシルプリンター 他の名前: はんだののりの印字機
PCBのサイズ: 50x50~400x340mm 輸送の高さ: 900±40mm
PCBの厚さ: 0.4~6mm I/O インターフェース: SMEMA
ハイライト:

はんだののりのウォーミングアップ機械

,

はんだののりの点検の権利機械

SMTのステンシル プリンターはんだののりのステンシル印字機の幅の調節



指定



モデル GSE
ステンシル サイズ 370x370mm (最低のサイズ)
737x737mm (最高のサイズ)
20-40mm (厚さ)
最高PCBのサイズ 400x340mm
最低PCBのサイズ 50x50mm
PCBの厚さ 0.4-6mm
PCBのそり 最高の1% PCBの対角線
輸送の高さ 900±40mm
輸送の方向 L-R、R-L
転送速度 最高1500mm/sは、調節である場合もある
輸送方法 1つの段階
幅の調節 自動
入力/出力インターフェイス SMEMA
PCBの位置(サポート方法) 磁気ピン/サポートblock/up-downテーブル
システムを締め金で止めるPCB
上に締め金で止めること/側面の締め金で止めることに特許を取られる
印字ヘッド
2つの独立したモーターを備えられた印字ヘッド
スクイージ圧力
0.5~10Kg (プログラム制御)
印刷物の速度
6-200mm/sec
印刷モード
1 /Twice
スクイージのタイプ
ゴム製/steelのスクイージの刃(角度45°/55°/60°)
クリーニング システム
ぬれたIreinforcedの真空の吸収、乾燥した真空3モード
CCD FOV
8x6mm
機械は範囲を調節する
X:± 3mm、Y:± 7つのmmのθ:± 2°
視野
アップ/ダウン光学Structure/CCD/Geometryパターン マッチを見なさい



全機械指定



位置の正確さを繰り返しなさい
±0.01mm
正確さの印刷
±0.025mm
サイクル時間
<8秒
プロダクト転換
古い:<3 mins="">
空輸補給
4~6 kgf/cm
電源
AC:220±10%、50/60HZ、2.5KW
制御方式 PC
操作システム
Windows XP/Win7
機械次元
1158 (L) X 1362 (W) X 1463の(H) mm
機械重量

 およそ:1000Kgのまわり



特徴



1のプラットホームを持ち上げるGKGの特別な調節。 安定した、調節すること容易それはquicklyadjust別の厚さのPCBの高さを持ち上げるピンできる。



2のクリーニング システム:3つの洗浄法が装備されているGKGのクリーニング システム:ドライ クリーニング、ぬれたクリーニング、真空。結合することができるかどれが
使用するため。それはまたマニュアルによってはっきりしている時間を減らし、生産の効率を改善すればのに顧客が自動クリーニングを使用する必要はなければきれいにすることができる。最近拭くシステムはステンシルが付いている完全な接触を、高められた真空の吸引効果的に残りののりを除去できる保障する
有効な自動クリーニングfunction.CCDの部品を達成できるおよびcが傾斜システム分かれている網では、働くCCD CCDの部品時、
サーボ電動機負荷を減らし、機械速度および正確さを改善する独自に移動。

3、イメージおよび光学系。印ポイントの約束の明るさの調節機能、そしてすべてのタイプが付いている均一リング ライトそして高い明るさの同軸ライトを使用して、(を含む険しい印ポイント)、スズメッキをすることのために適当、異なった色のとFPCおよび他のタイプPCB吹きかかる金張り銅張りにすることは、錫よく確認することができる。高精度保障することできるGKGのパテントの数理モデルを使って。

4の高い適応性のシステムを締め金で止める鋼鉄網フレーム。いろいろな種類のサイズのスクリーン・フレームを印刷し、すぐにモジュラーを変えることできる
生産ライン。

特にプログラム ファイルの運行効果をした場合5、Windows XP/win7操作インターフェイスを使用して、よいマン・マシン ダイアログ機能と、およびすぐに操作をよく知っているオペレータのために容易。操作の丸太、欠陥の記録/欠陥の自己診断/障害分析のプロンプト/軽い警報および他の機能の中国人/英国インターフェイスを、転換すること容易。

6つの、第2のりのプリントの質のテストおよび分析、転位、不十分なのり、行方不明および橋および他の欠陥プリントの質を保障するために点検することできる。
