| 起源の場所: | 中国 |
| ブランド名: | GKG |
| 証明: | CE,TUV,ROHS |
| モデル番号: | G5の |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木製パッケージ |
| 受渡し時間: | 7 - 15days |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 毎月100セット |
| 製品名: | 自動スタンシルプリンター | 他の名前: | はんだののりの印字機 |
|---|---|---|---|
| PCBのサイズ: | 50x50~400x340mm | 輸送の高さ: | 900±40mm |
| 幅の調節: | 自動 | I/O インターフェース: | SMEMA |
| ハイライト: | はんだののりのウォーミングアップ機械,はんだののりの点検の権利機械 |
||

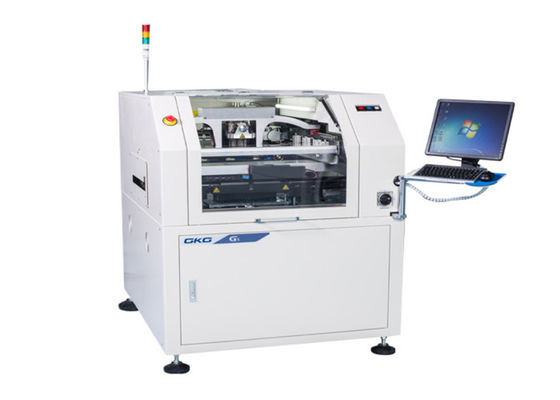

窓操作 塔光 GKG SMT 溶接パスタステンシル印刷機
仕様
| モデル | G5 |
| ステンシルサイズ | 370x370mm (最小サイズ) |
| 737x737mm (最大サイズ) | |
| 20-40mm (厚さ) | |
| 最大PCBサイズ | 400×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| PCB 曲面 | 最大 1% PCB 縦軸 |
| 輸送高度 | 900±40mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s,調整可能 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支柱ブロック/上下テーブル |
| PCBの固定システム |
上部・横部の固定装置の特許
|
| 印刷頭 |
2つの独立系モーター付き印刷頭
|
|
圧縮機圧
|
0.5~10Kg (プログラム制御)
|
|
印刷速度
|
6~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
|
清掃システム
|
強化された真空吸収 乾燥,湿気,真空 3つのモード
|
|
CCD FOV
|
8×6mm
|
| 機械の調整範囲 |
X: ± 3mm,Y: ± 7mm, θ: ± 2°
|
| ビジョン |
上/下の光学構造/CCD/幾何学パターンマッチ
|
機械の仕様
|
位置の精度を繰り返す
|
±0.01mm
|
|
印刷 の 精度
|
±0.025mm
|
|
サイクルの時間
|
<8秒
|
|
製品変更
|
古い:<3分,新しい:<5分 |
|
空気供給
|
4~6kgf/cm
|
| 電源 |
AC:220±10%,50/60HZ,2.5KW
|
| 制御方法 | PC |
| 操作システム |
Windows XP/Win7
|
|
機械の寸法
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
1GKGの特殊調整ジャッキングプラットフォーム. 安定して調整が簡単で,異なる厚さのPCBのピンジャッキングの高さを迅速に調整できます.
